Волокно компенсации рассеивания 100 км

Волокно компенсации рассеивания 100 км

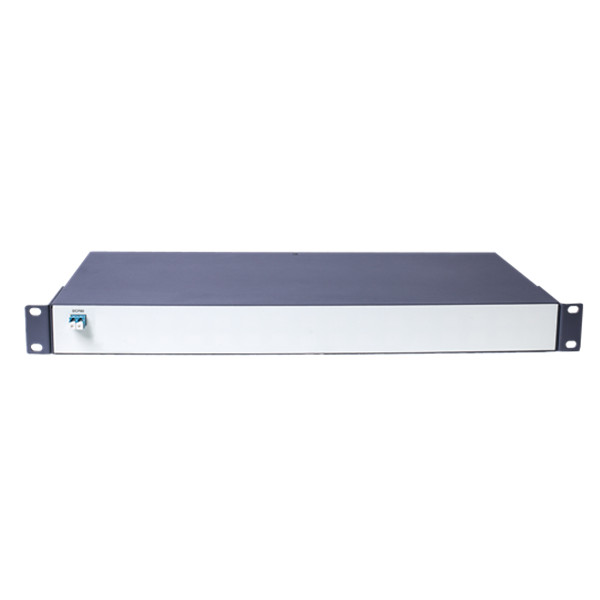

  • 100km Dispersion Compensation Fiber

Компенсатор дисперсии DCM, выпущенный Guangzhou Sintai Communication Co., Ltd., является чисто пассивным устройством. ЭтотВолокно dcmМожет компенсировать наклон дисперсии стандартного одномодового оптического волокна (G.652) в C-диапазоне.


Он используется для ремонта оптического сигнала, искаженного дисперсией, и компенсации поврежденного сигнала в оптической системе передачи, улучшения характеристик системы передачи и достижения высокоскоростной, крупноемкой, междугородной связи. Этот диапазон дисперсии DCM может достигать от-10 до-2100 пс/нм на длине волны 1550 нм. Продукты с особенными требованиями для центральной длины волны и рассеивания можно также обеспечить.

Волокно компенсации рассеивания 100 км Скачать PDF Контакт Нас

Продукция
Блог

Функция компенсации рассеивания 100 км волокна

  • 100% компенсация наклона стекловолокна G.652 в C-диапазоне

  • Низкие вносимые потери

  • Дисперсия режима низкой поляризации

  • Широкополосная компенсация рассеивания для системы DWDM

  • Типы упаковки и интерфейса могут быть настроены

  • Соответствует стандарту Telcordia GR-2854-CORE

  • Соответствует RoHS-6 (без свинца)


Сценарий применения волокна компенсации рассеивания 100 км

  • Высокоскоростная оптическая система передачи SDH

  • Система передачи DWDM оптически

  • Г.652 Стандартное одномодовое стекловолокно на большие расстояния и столичная система связи


100 км Компенсация рассеивания Спецификация волокна

Пункт

Периметр

Эквивалентная длина компенсации G.652

20 км

40 км

60 км

80 км

100 км

120 км

Дисперсия длины волны 1545нм (пс/нм)

-340 ± 20

-670 ± 30

-1000 ± 40

-1340 ± 50

-1670 ± 60

-2040 ± 60

1545нм относительный наклон дисперсии (нм-1)

0004 ± 20%

Вносимые потери (дБ)

≤ 3,5

≤ 5,0

≤ 6,8

≤ 8,7

≤ 10,7

≤ 12,9

Дисперсия режима поляризации (ps)

≤ 0,5

≤ 0,8

≤ 1,0

≤ 1,2

≤ 1,3

≤ 1,4

Поляризационные зависимые потери (ps)

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

Оптическое отражение (дБ)

-27

Максимально допустимая входная мощность (дБм)

+ 23

Диапазон рабочих температур

-5 ° C ~ 70 ° C

Диапазон температур хранения

-40 ° C ~ 85 ° C

Тестирование окружающей среды/надежности

Соответствует стандарту Telcordia GR-2854 и GR1221standard

Тип интерфейса

ЛК/ПК или быть подгонянным

Упаковка

Съемное шасси: 1U, (D)220 мм × (Ш) 442 мм × (В) 44 мм

Крепление в стойку: 1U, (Д) 220 мм × (Ш) 442 мм × (В) 44 мм
