ROADM

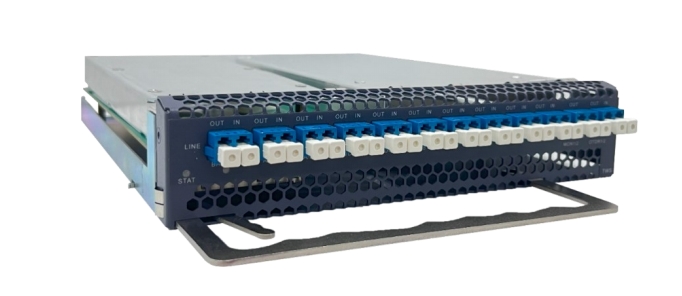

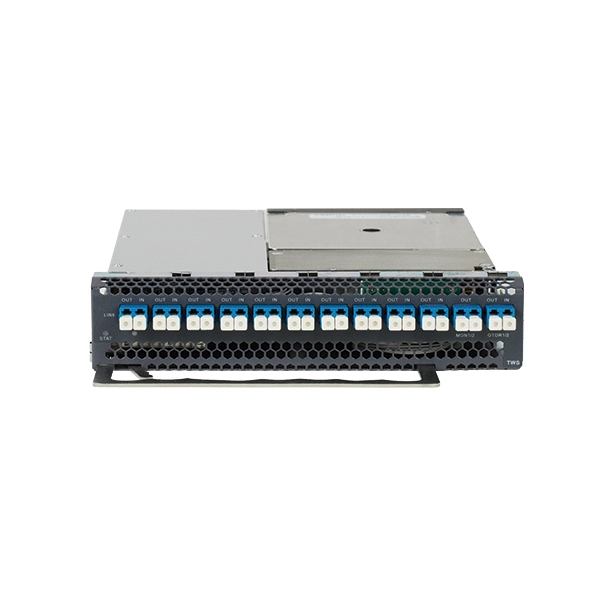

Name: ROADM
Brand: Sintai Communication Co.,LTD.
Availability: InStock

9-градусная карта ROADM (WSS), запущенная Sintai Communication, поддерживает интеграцию ключевых функций WSS, BA, PA и OSC в одну карту, имеет встроенные двойные компоненты WSS 1x9 и имеет 9 портов для мультиплексирования и демультиплексирования по длине волны. Он поддерживает сеть DWDM с 96 каналами (интервал длины волны 50 ГГц) в диапазоне частот 191,35 ~ 196,10 ТГц в C-диапазоне. Он также поддерживает функцию гибкой сетки, осуществляет гибкую регулировку полосы пропускания канала и улучшает использование спектра всей сети.

Скачать PDF Контакт Нас

Продукция

Блог

Просмотр продукта

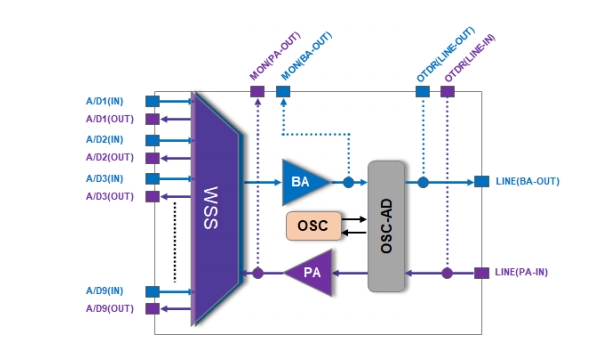

Функциональная структура

Случай применения

Соответствующий для динамического добавления/падения и пропуска-через оптически длины волны в станции ОАДМ
Подходит для динамического прохождения и планирования многомерных оптических длин волн на станции ROADM

Спецификация продукта

Параметр	Описание			Замечание
Рабочий диапазон длин волн	Обычный: 1529nm ~ 1561nm для систем DWDM 40 волн (100GHz) или 80 волн (50GHz) Расширенный: 1528 нм ~ 1568 нм для 48-волновой (100 ГГц) или 96-волновой (50 ГГц) системы DWDM
Тип EDFA	20G17	20G25	20G30	Параметр можно подгонять
Минимальная входная оптическая мощность	-26 дБм	-34 дБм	-39 дБм
Оптическая мощность насыщенного выхода	20 дБм	20 дБм	20 дБм
Номинальное усиление	17 дБ (± 3 регулируемое)	25 дБ (± 3 регулируемое)	30 дБ (± 3 регулируемое)
Усиление плоскостности	≤ 1,5 дБ
Коэффициент шума	≤ 5,5 дБ
Двойное усиление	Поддержка встроенной двойной накачки для усиления вторичного сигнала			Дополнительная конфигурация
Экспертиза	Поддержите замок увеличения, увеличение регулируемое, переходную технологию контроля, выключение оптически силы выхода автоматическое
Сетевое управление	Поддержка мониторинга рабочего состояния EDFA в реальном времени, включая: оптическую мощность, накачку, температуру и т. Д.
Количество занятых слотов	Поддержка всех шасси серии OTNS8600, занимает 1 слот
Оптический интерфейс	ЛК/УПК
Максимальное энергопотребление	15 Вт
