DWDM Добавить и Drop Mux демультиплексирования

DWDM Добавить и Drop Mux демультиплексирования

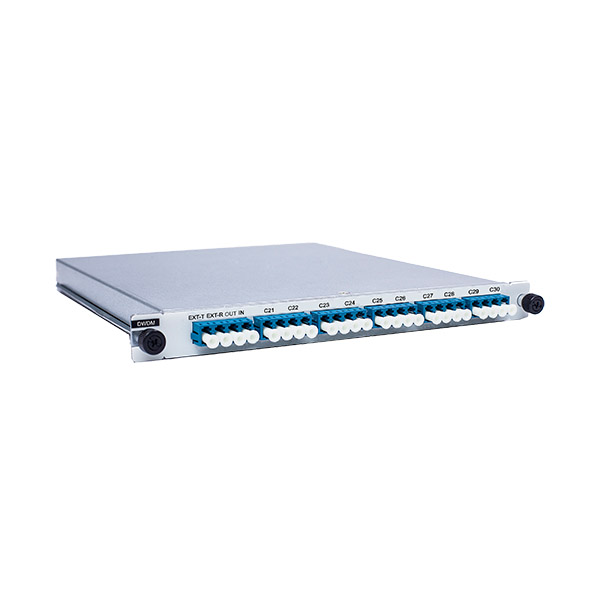

  • DWDM Add and Drop Mux Demux

Карта мультиплексора добавления-и-падения ДВДМ запущенная КО. связи Синтай, Лтд вообще использована в промежуточных узлах цепи или типа кольцевой сети, которые могут выборочно получить и передать или загрузить и загрузить некоторые каналы разделения длины волны от сигнала передачи без влияния передачи других каналов.


Одна карта мультиплексора DWDM OADM поддерживает добавление до 8 каналов отдельно в двух разных направлениях.

DWDM Добавить и Drop Mux демультиплексирования Скачать PDF Контакт Нас

Продукция
Блог

Функция добавления и демультиплексирования DWDM

  • Высокая изоляция, низкие вносимые потери, высокая надежность и стабильность, соответствуют стандарту GR-1221

  • Поддерживает настраиваемые волны 4 ~ 48

  • Поддержка приложений CWDM и DWDM (100 ГГц или 50 ГГц)

  • Отверстие удобное, без блока питания, без настройки рабочей среды

  • Отсутствие потребления энергии, соответствие экологическим требованиям, не увеличение нагрузки машинного помещения

  • Нет необходимости в отладке, нет необходимости в сетевом управлении, не требуется техническое обслуживание

  • Прозрачная передача не связана со скоростью, форматом, содержанием и применимостью бизнеса.

  • Пассивное шасси OPC1600 поддерживается для установки на раму.

  • Модульная конструкция, многоразовая, длительный срок службы

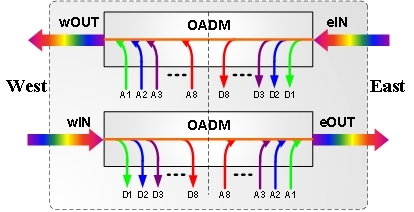

Схема добавления и падения DWDM Mux Demux


8 каналов DWDM OADM карты (двойной двунаправленный волокна)


DWDM Добавить и Drop Mux Демукс Функциональная структура



DWDM Добавить и Drop Mux Demux Спецификация

Количество каналов

1

2

4

8

Оккупированный номер слота

1

1

1

2

Диапазон длин волн

DWDM: диапазон C, 100 ГГц или 50 ГГц

Вносимая потеря

<1 дБ

<1,5 дБ

<2,5 дБ

<3,5 дБ

Коэффициент изоляции соседних каналов

> 30 дБ

> 30 дБ

> 30 дБ

> 30 дБ

Коэффициент изоляции не-смежных каналов

> 40 дБ

> 40 дБ

> 40 дБ

> 40 дБ

Возврат потерь

> 45 дБ

> 45 дБ

> 45 дБ

> 45 дБ

Направление

> 50 дБ

> 50 дБ

> 50 дБ

> 50 дБ

Тип интерфейса

Все интерфейсы имеют тип LC

Температура работы

-40 ~ 85 ℃

Температура хранения

-40 ~ 85 ℃
