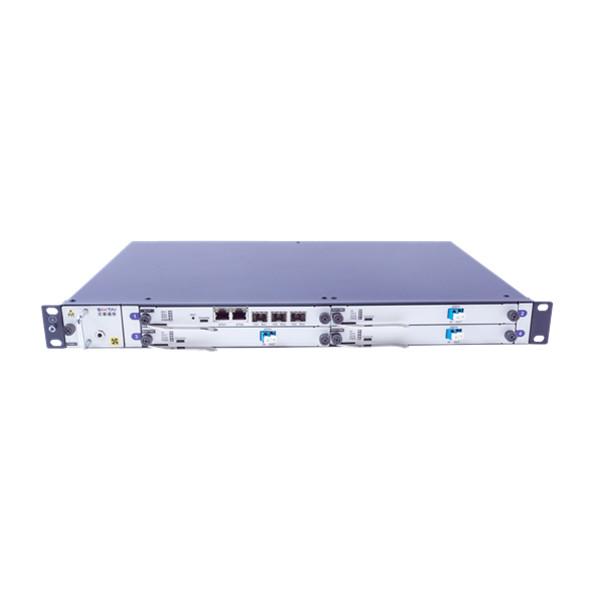

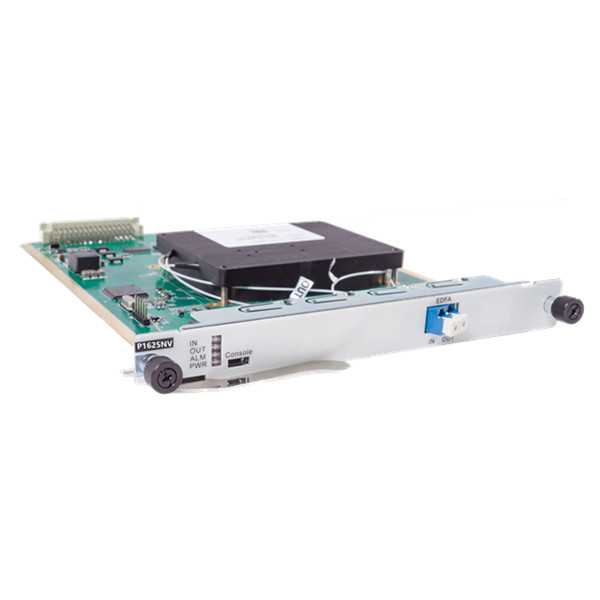

Карта DWDM EDFA с VOA

Name: Карта DWDM EDFA с VOA
Brand: Sintai Communication Co.,LTD.
Availability: InStock

EDFA-это плата для амплификации волокон, легированная эрбием, выпущенная Sintai Communication Co., Ltd.

Его основная функция-компенсировать мощность сигнальной лампы в линии передачи, и он может усиливать оптические сигналы до 48 каналов (интервал каналов 100 ГГц) или 96 каналов (интервал каналов 50 ГГц) в полосе C одновременно.

Он имеет характеры плоского увеличения, запертого увеличения, малошумной диаграммы, етк. и это непременный важный компонент для систем ДВДМ, будущих высокоскоростных систем, передачи все-оптической сети международной.

Скачать PDF Контакт Нас

Продукция

Блог

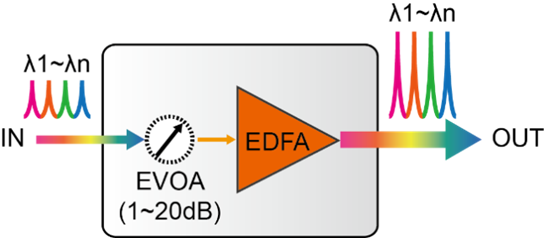

Карта DWDM EDFA с диаграммой VOA

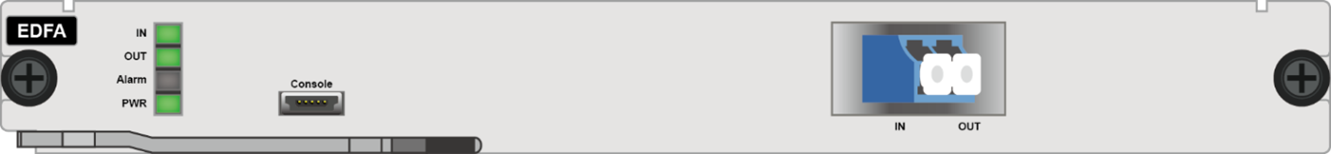

Карта DWDM EDFA с функциональной структурой VOA

Карточка DWDM EDFA со спецификацией VOA

Параметр	Описание			Замечание
Рабочий диапазон длин волн	Обычный: 1529nm ~ 1561nm для систем DWDM 40 волн (100GHz) или 80 волн (50GHz) Расширенный: 1528 нм ~ 1568 нм для 48-волновой (100 ГГц) или 96-волновой (50 ГГц) системы DWDM
Тип EDFA	20G17	20G25	20G30	Параметр можно подгонять
Минимальная входная оптическая мощность	-26 дБм	-34 дБм	-39 дБм
Оптическая мощность насыщенного выхода	20 дБм	20 дБм	20 дБм
Номинальное усиление	17 дБ (± 3 регулируемое)	25 дБ (± 3 регулируемое)	30 дБ (± 3 регулируемое)
Усиление плоскостности	≤ 1,5 дБ
Коэффициент шума	≤ 5,5 дБ
Двойное усиление	Поддержка встроенной двойной накачки для усиления вторичного сигнала			Дополнительная конфигурация
Экспертиза	Поддержите замок увеличения, увеличение регулируемое, переходную технологию контроля, выключение оптически силы выхода автоматическое
Особенности VOA	Встроенный VOA, динамический диапазон регулируемого затухания сетевого управления 0 ~ 20 дБ			Дополнительная конфигурация
Сетевое управление	Поддержка мониторинга рабочего состояния EDFA в реальном времени, включая: оптическую мощность, накачку, температуру и т. Д.
Количество занятых слотов	Поддержка всех шасси серии OTNS8600, занимает 1 слот
Оптический интерфейс	ЛК/УПК
Максимальное энергопотребление	15 Вт
