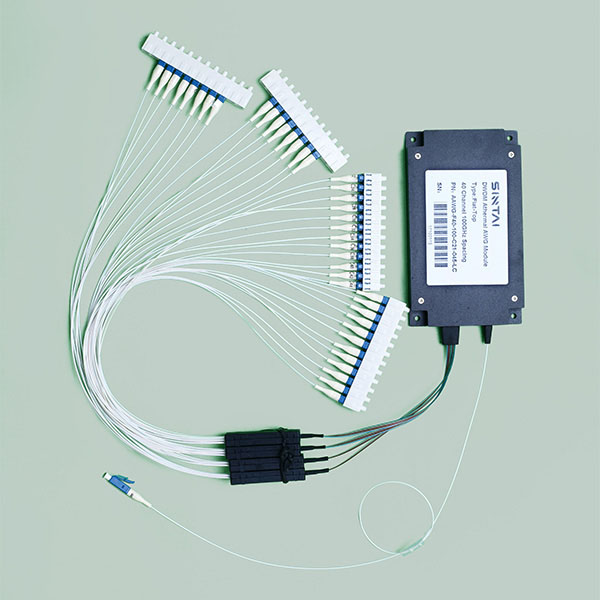

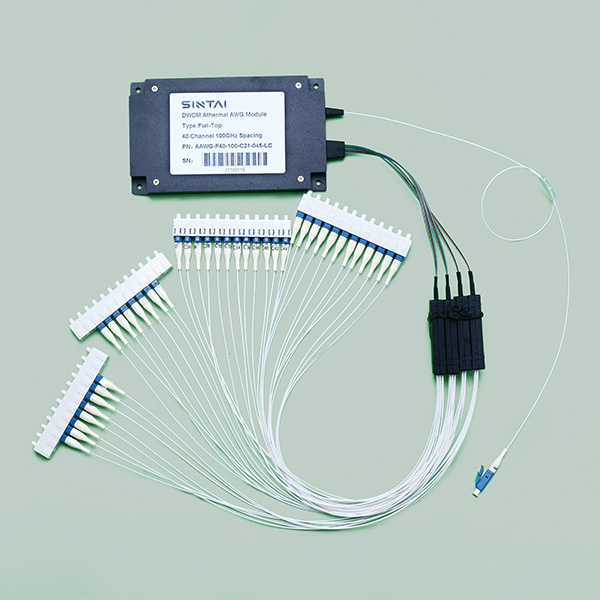

Атермальный модуль AWG

Name: Атермальный модуль AWG
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Модуль решетки волновода атермического массива (AWG) от Sintai основан на технологии решетки волновода на кремниевых подложках и имеет уникальную конструкцию корпуса без термоизоляции, которая представляет собой полностью пассивное решение DWDM без питания, программного обеспечения или контроля температуры.

Точная канальная связь, низкие вносимые потери, высокая изоляция канала и высокая стабильность могут быть достигнуты. Каждый модуль имеет функции мультиплексирования и демультиплексирования и является одним из самых важных устройств в системе DWDM.

Скачать PDF Контакт Нас

Продукция

Блог

Характеристика модуля Атермальная AWG

Низкие вносимые потери
Высокая изоляция канала
Высокая стабильность и надежность
Низкая потеря зависимости поляризации
Номер Мульти-канала

Спецификация модуля Атермальная AWG

Параметр	Единица	Характеристика
		Гаусс	Плоский верх
МСЭ	ГГц	± 12,5
Расстояние каналов	Нм	0,8 нм (100 ГГц)
Номер канала		40 、 48 или указанные клиенты
Точность длины волны	Нм	≤ 0,05
Потеря вставки канала	ДБ	≤ 5,0	≤ 5,5
-1 дБ Полоса пропускания	Нм	≤ 0,2	≤ 0,34
-Полоса пропускания 3 дБ	Нм	≤ 0,4	≤ 0,51
Изоляция соседнего канала	ДБ	≥ 25
Изоляция без соседнего канала	ДБ	≥ 30
Полная изоляция	ДБ	≥ 22	≥ 23
Пульсация канала	ДБ	≤ 1,5
Возвращенная потеря	ДБ	≥ 45
Направленность	ДБ	≥ 50
ПДЛ	ДБ	≤ 0,5
ПМД	Пс	≤ 0,5
Обработка мощности	МВт	≤ 300
Рабочая температура	° С	-10 ~ 70
Температура хранения	° С	-40 ~ 85
Тип волокна	-	Корнинг SMF-28e Ультра
Размер упаковки	Мм	120x70x12
