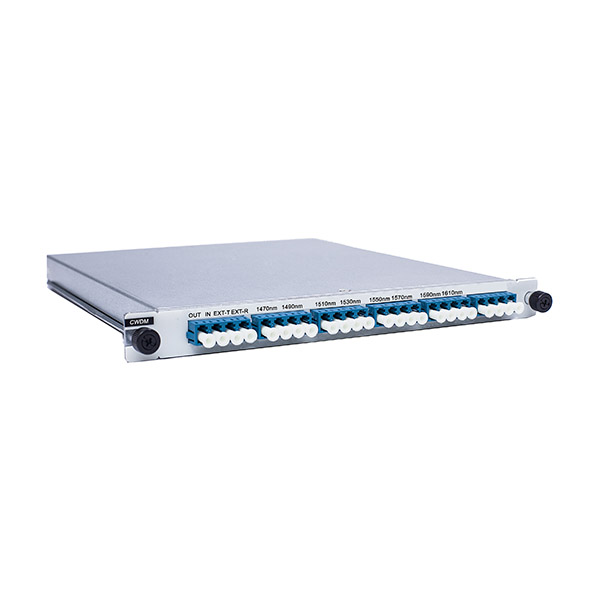

16CH CWDM мультиплексор

Name: 16CH CWDM мультиплексор
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Технология CWDM обеспечивает гибкость для увеличения пропускной способности существующей оптоволоконной инфраструктуры, позволяя использовать несколько каналов/длин волн по одному оптоволоконному кабелю. Каждый канал передает данные независимо друг от друга, что позволяет проектировщикам сетей передавать различные скорости передачи данных.

Протокол и тариф прозрачный поддерживая такие применения как локальные сети 1Г/10Г, СДХ/СОНЕТ, и канал волокна 8/4/2/1Г через такое же соединение волокна.

Скачать PDF Контакт Нас

Продукция

Блог

Особенности демультиплексирования 16CH CWDM Mux

Мультиплексирование до 16 каналов по оптоволоконной паре
Низкие вносимые потери
1U 19 ''низкопрофильная модульная конструкция
1% порт монитора для Tx и Rx, обеспечивает легкое устранение неполадок без простоя
Двухшпиндельный ЛК/УПК, легко поддерживает двухшпиндельные кабели заплаты между приемопередатчиком и пассивным блоком
Соответствует стандарту ITU-T G.694.2 и Telcordia GR1209, GR1221
Стандартный 16-канальный диапазон CWDM 1270 nm-1570 нм, расстояние 20 нм
На основе технологии тонкопленочных фильтров
Пассивный, не требует электроэнергии. (MTBF ок. 500 лет)

16CH CWDM Mux демультиплексные приложения

Увеличивает волокно в локальных применениях петли
Накладки CWDM с существующих систем передачи 1310 нм
Обеспечивает двунаправленную передачу по одному волокну
Поддерживает линейные (шины) архитектуры добавления/выпадения
Поддерживает архитектуры колец-концентраторов и спиц

16CH CWDM Mux демультиплексное соответствие

ITU-T G.694.2 и G.695
GR-1221 Выпуск 3 и 1209
Соответствие RoHS 6/6

16CH CWDM Mux демультиплексная спецификация

Пункт	МУКСИА/ДЕМУКСИРОВАНИЯ
Номер канала	1	2		4	8	16	18
Рабочая длина волны (нм)	1260 ~ 1620
Длина волны центра (нм)	ITU-T Сетка
Расстояние между каналами (нм)	20
Вносимые потери канала (дБ)	≤ 0,8		≤ 1,2	≤ 1,8	≤ 2,6	≤ 4,5	≤ 5,0
Пропускная способность канала (дБ)	ИТЕ ± 6,5
Плоскостность (дБ)	≤ 0,5
Изоляция соседнего канала (дБ)	≥ 30
Не-смежная изоляция канала (дБ)	≥ 40
Возвращенные потери (дБ)	≥ 50
Направленность (дБ)	≥ 55
Потеря в зависимости от поляризации (дБ)	≤ 0,2
Дисперсия режима поляризации (ps)	≤ 0,2
Мощность обработки (дБ)	≤ 500
Рабочая температура (° C)	0 ~ + 70
Температура хранения (° C)	-40 ~ + 85
Тип упаковки	Стальная пробка, коробка ABS, коробка LGX стандартная, стандарт 1U шкаф 19 дюймов
