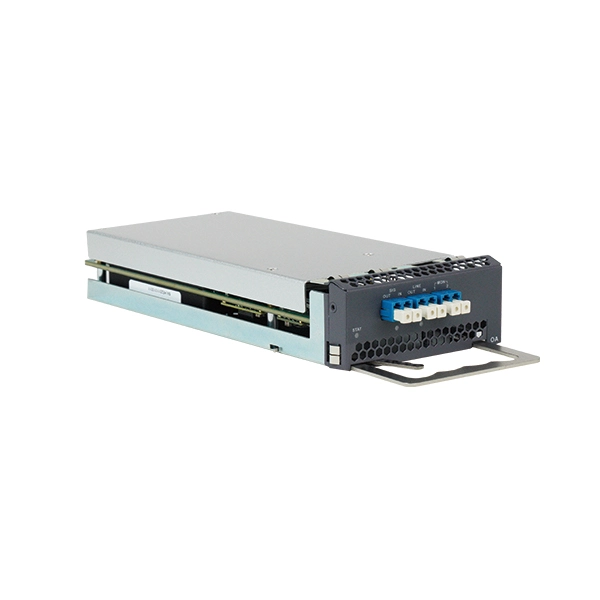

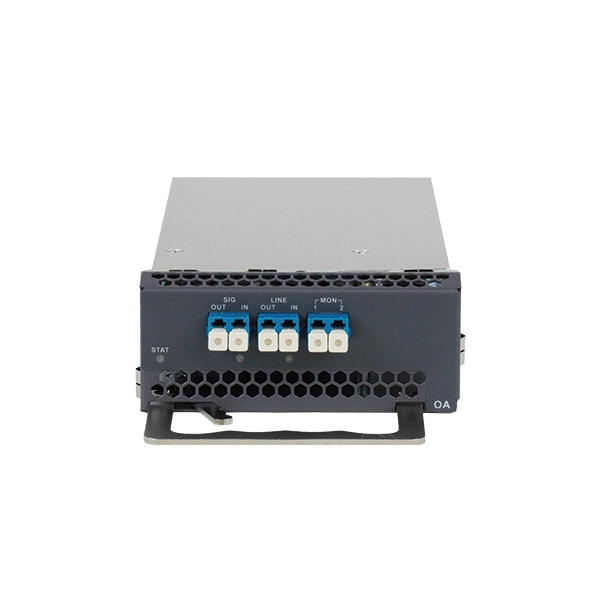

Оптический усилитель

Номер слота

1 слот

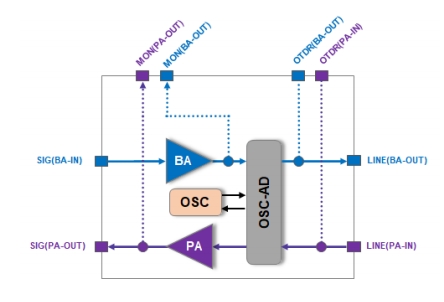

ЭДФА

● Дополнительный встроенный 1 * EDFA (параметры BA, PA, LA опционально)

● Дополнительный встроенный 2 * EDFA (параметры BA, PA, LA опционально)

ОСК

● Дополнительно без OSC

● Дополнительный встроенный 1 * OSC

● Дополнительный встроенный 2 * OSC

● Рабочая длина волны: 1510 нм

● Рабочая скорость: 1,25 Гбит/с.

VOA

● Дополнительный встроенный VOA, тот же номер, что и EDFA.

● Расположение: передний вход EDFA.

● Внесенные потери:<1 дБ

● Диапазон регулировки: 0 ~ 15 дБ

● Состояние отключения питания является неотъемлемой вносимой потерей.

Порт мониторинга MON

Стандартная, оптическая разница в мощности между MON и основным оптическим каналом 21 ~ 23 дБ

Порт измерения OTDR

● Необязательно, количество портов такое же, как у линейного интерфейса.

● Длина волны рефлектометра: 1625 нм

● Потеря канала OTDR:<1 дБ

Параметр EDFA

20G17

20G25

20G30

Диапазон длин волн (нм)

1528 ~ 1568

1528 ~ 1568

1528 ~ 1568

Диапазон усиления (дБ)

14 ~ 20

22 ~ 28

27 ~ 33

Максимальная общая выходная оптическая мощность (дБм)

≥ 20

≥ 20

≥ 20

Шум (дБ)

<5,5

<5,5

<5,5

Плоскостность усиления (дБ)

<1,5

<1,5

<1,5

Корреляционные потери поляризации (дБ)

<0,5

<0,5

<0,5

Диапазон обнаружения входной оптической мощности (дБм)

-23 ~ 8

-31 ~ 0

-36 ~ -5

Диапазон обнаружения выходной оптической мощности (дБм)

-6 ~ 20

-6 ~ 20

-6 ~ 20

Коэффициент отражения (дБ)

<-30

<-30

<-30

Стабильность усиления (дБ)

± 0,5

± 0,5

± 0,5
