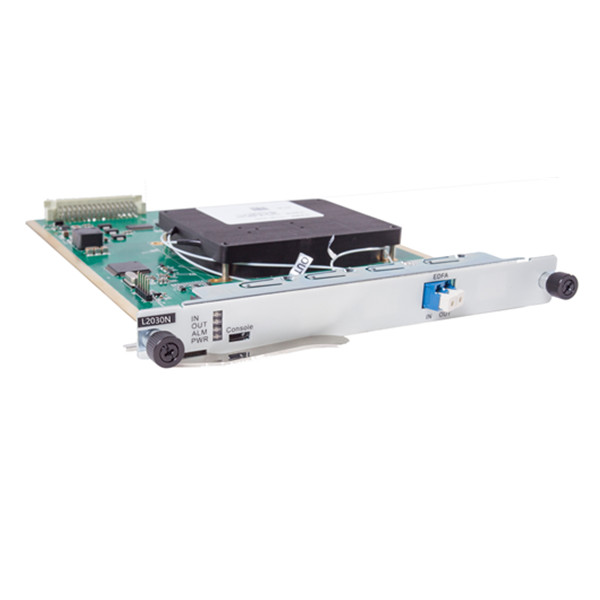

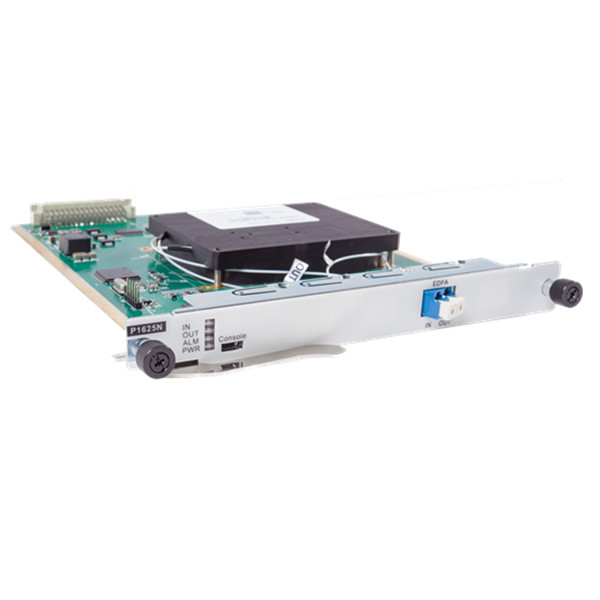

Карта DWDM EDFA

Name: Карта DWDM EDFA
Brand: Sintai Communication Co.,LTD.
Availability: InStock

EDFA-это легированная эрбием карта амплификации волокон, выпущенная Sintai Communication Co., Ltd.

Его основная функция заключается в компенсации мощности сигнальной лампы в линии передачи, и он может усиливать оптические сигналы до 48 каналов (интервал каналов 100 ГГц) или 96 каналов (интервал каналов 50 ГГц) в полосе C одновременно.

ДВДМЭДФАИмеет характеры плоского увеличения, запертого увеличения, малошумной диаграммы, етк. и непременный компонент для систем ДВДМ, будущих высокоскоростных систем, и передачи все-оптической сети международной.

Скачать PDF Контакт Нас

Продукция

Блог

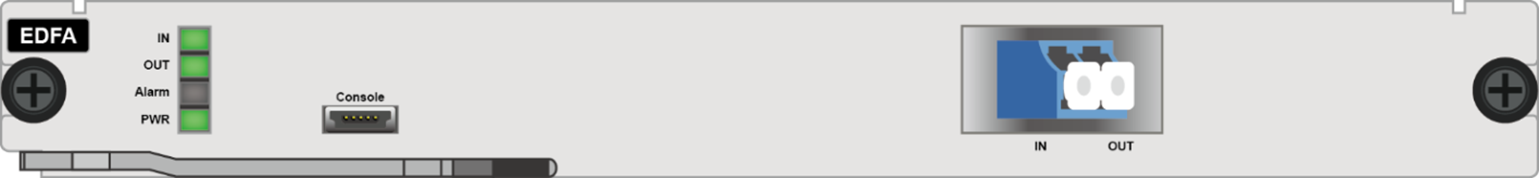

Схема карты DWDM EDFA

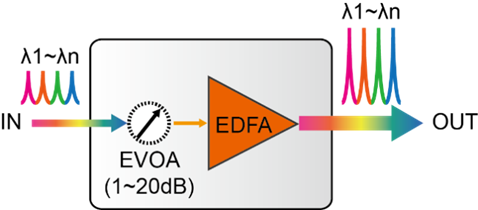

Функциональная структура карты DWDM EDFA

Спецификация карты ДВДМ ЭДФА

Функции	Примечание
Рабочий диапазон длин волн	Стандартный тип: 1529 нм ~ 1561 нм Применимо к системе DWDM с длиной волны 40 (100 ГГц) или 80 длин волн (50 ГГц).
Рабочий диапазон длин волн	Тип расширения: 1528 нм ~ 1568 нм Применимо к системе DWDM 48 длин волн (100 ГГц) или 96 длин волн (50 ГГц).
Минимальная входная оптическая мощность	-30 дБм
Максимальная выходная мощность	22 дБм
Максимальное усиление	30 дБ
Коэффициент шума	<5,5 дБ
Усиление плоскостности	<1,5 дБ
Вторичное усиление	Поддержка встроенного двойного насоса (опционально) для вторичного усиления сигнала.
Уникальная технология	Поддержка технологии блокировки усиления, технологии автоматического отключения выходной оптической мощности технологии переходного управления.
Функция evoa	Встроенный EVOA (опционально); сетевое управление может регулировать диапазон динамического демпфирования 1 дБ ~ 20 дБ
Функция управления сетью	Поддержка мониторинга в реальном времени рабочего состояния порта EDFA, включая оптическую мощность, оптическую накачку, температуру и т. Д. Поддержка порога отключения насоса и функции автоматической настройки времени восстановления.
Оккупированный номер слота	Поддержка шасси серии OTNS8600, занимает 1 слот
Оптический интерфейс	ЛК/УПК
Максимальное энергопотребление	15 Вт
МТБФ	> 100000 часов
