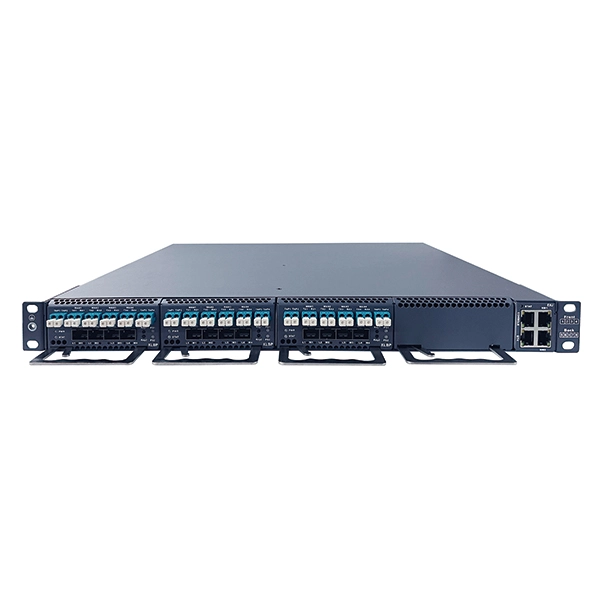

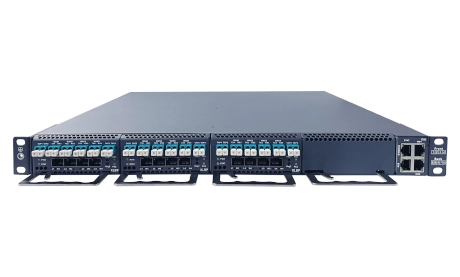

Name: Устройство защиты обхода 10G
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Характеристики продукта устройства защиты обхода 10G

Подключаемая модульная конструкция, 4 слота обслуживания, все компоненты поддерживают горячую замену, развертывание по требованию и расширение емкости

Одиночная доска слота поддерживает 2 пары возможности обхода доступа соединения 10G, одиночный прибор поддерживает максимум 8 пар возможности обхода доступа соединения 10G

Адаптация скорости связи 10GE, GE

Интерфейс AP с функцией разветвителя для обеспечения зеркального отображения данных связи

Расширяемая плата усилителя оптической мощности для усиления оптической мощности исходного соединения, обеспечивая при этом защиту от байпаса для усиленного соединения

Поддерживает три режима переключения/защиты: жесткое сквозное подключение K0, мягкое перенаправление и зеркалирование K1 и мягкое перенаправление и последовательное соединение K2

Жесткое время переключения <5 мс, мягкое переключение не поддерживает потерю пакетов на внешних каналах

Состояние пересылки по лофту поддерживает высокоскоростную неблокирующую обработку на полной скорости проводов.

Поддерживает режим удержания канала, который поддерживает заданные состояния независимо от изменений в состоянии канала.

Поддерживает физические переключатели панели для переключения состояния ссылки

Поддерживает функцию мониторинга сердцебиения сервисного модуля

Поддерживает мониторинг оптической мощности порта, статистику пакетов

С функцией сопоставления правил ACL, поддержкой выигрышного перенаправления или прохождения трафика

Конструкция с двойным источником питания с резервным резервированием, силовые модули могут быть с возможностью горячей замены, поддержка вариантов питания переменного тока 90 ~ 260 В, постоянного тока-36 ~ -72 В

Резервная конструкция с двумя вентиляторами и вентиляторными модулями с возможностью горячей замены

С CLI, SNMP и другими функциями управления, поддержка открытого управления интерфейсом API.

Технические характеристики устройства защиты от обхода 10G

Наименование показателя

Параметры

Слот обслуживания

4 слота, поддержка плат защиты байпаса 10G и плат усилителя байпаса 10G, смешанная подключи и работай

Плата защиты байпаса 10G

Количество обращений к ссылке

Одноплатный доступ к 2 внешним двухнаправленным линкам защиты от обхода

Интерфейс wan

4 пары интерфейсов LC (каждые 2 пары получают доступ к 1 внешнему двухнаправленному каналу)

Интерфейс TAP

2 пары интерфейсов LC (каждая пара выводит 1 внешний двунаправленный канал, зеркально отражающий оптический сигнал)

Интерфейс локальной сети

4 оптических интерфейса SFP (1 пара локальных двунаправленных каналов на 2 строки)

Режим защиты ссылки

K0: Жесткий режим сквозной передачи, т. е. физическая передача канала интерфейса WAN через физическое коммутационное устройство;

K1: Режим мягкой пересылки и зеркалирования, то есть через микросхему управления будет проходить интерфейс WAN между пакетами, соответствующими пересылке, для достижения прямого

K2: Режим мягкой пересылки и конкатенации, т. е. пакеты конкатенируются и пересылаются между интерфейсами WAN и LAN через микросхему управления.

Время отсечки

Режим K0 <-> Режим K1/K2:<5 мс

Режим K1 <-> Режим K2: без потери пакетов по внешнему каналу

Вносимые потери внешней связи

K0:<3,7 дБ

K1:<9,5 дБ на входе, <1 дБ на выходе

K2:<9,5 дБ на входе, <1 дБ на выходе

Интерфейс TAP: <9,5 дБ

Рабочая длина волны

Одиночный режим 1310нм (подгонянное мультимодное доступное)

Рабочая скорость

10 г, 1,25 г

Входная оптическая мощность

Интерфейс WAN: -7 ~ 4 дБм

Интерфейс LAN:-14,4 ~ -1 дБм

Плата усилителя байпаса 10G

Количество обращений к ссылке

Одноплата поддерживает доступ к оптическому усилению внешнего двухнаправленного обхода линии связи 2.

Интерфейс wan

4 пары интерфейсов LC (каждые 2 пары получают доступ к 1 внешнему двухнаправленному каналу)

Интерфейс локальной сети

4 пары интерфейсов LC (1 локальная пара двунаправленных каналов последовательно с каждыми 2 парами)

Режим защиты ссылки

K0: Жесткий режим сквозной передачи

K2: последовательный режим

Время отсечки

Режим K0 <-> Режим K2:<5 мс

Рабочая длина волны

Одиночный режим 1310нм (подгонянное мультимодное доступное)

Рабочая скорость

10 г, 1,25 г

Входная оптическая мощность

Интерфейс WAN:-14,4 ~ -1 дБм

Интерфейс LAN: -7 ~ 1 дБм

Усиленная выходная оптическая мощность

> -3 дБм

Интерфейс управления

2 адаптивных сетевых порта 10/100/1000M RJ45
1 порт КОНСОЛИ типа RJ45
Основная плата управления с возможностью горячей замены

Стиль управления

Командная строка CLI
СНМП
Открытый интерфейс API

Метод электропитания

Переменный ток: 90 ~ 260 В, постоянный ток: -36 ~ -72 В, высокое напряжение постоянного тока опционально
Стандартный источник питания CPRS 1 + 1 горячее резервное копирование

Метод рассеивания тепла
