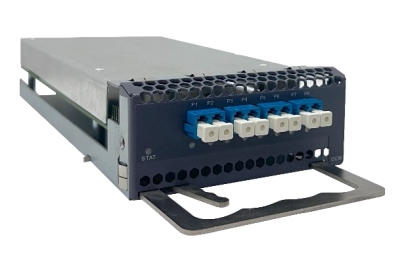

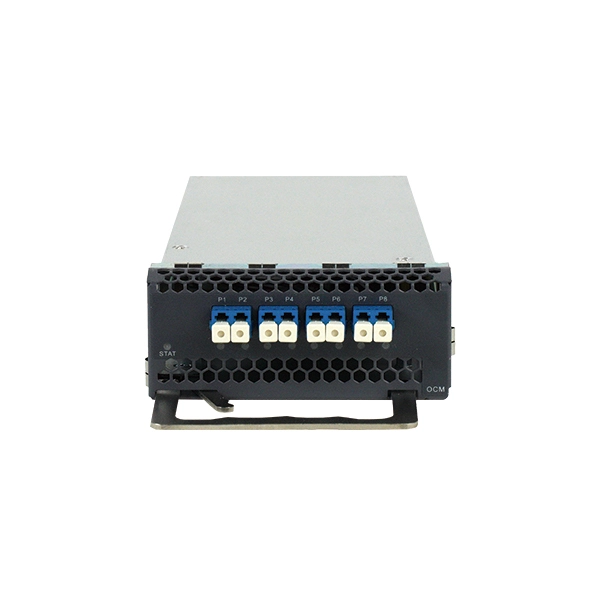

Мониторинг каналов (OCM)

Name: Мониторинг каналов (OCM)
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Карта контроля оптического канала (OCM) запущенная связью Синтай главным образом использована для того чтобы проанализировать представление спектра сигнала МУС, силы канала оптически, длины волны и других сигналов передачи в диапазоне длин волн 1528нм-1567нм системы ДВДМ. Он обладает характеристиками высокой стабильности, высокой чувствительности, точности, высокого динамического диапазона и короткого времени сканирования. Это незаменимая и важная часть оптического контроля производительности в системе DWDM.

Скачать PDF Контакт Нас

Продукция

Блог

Просмотр продукта


Функциональная структура


Случай применения

Подходит для сквозного мониторинга оптических характеристик

Спецификация продукта

Карта мониторинга оптического канала (OCM)
Функции	Поддерживает тестирование центральной длины волны, оптической мощности и других параметров каждого канала в оптическом сигнале MUX.
Номер слота	1 слот
Порт	Обеспечьте 8 тестовых интерфейсов (выбранных оптическим переключателем), которые можно подключить к 8-ядерному тесту оптического сигнала MUX.
Рабочий диапазон длин волн	1528,57 нм ~ 1567,34 нм (191,27 ~ 196,15 ТГц)
Расстояние между каналами	50/100 ГГц, поддержка гибкой сетки
Точность обнаружения центральной длины волны	± 0,1 нм
Центральное разрешение длины волны	0,02 нм
Диапазон контроля мощности канала	-40 ~ -10 дБм
Абсолютная точность мощности	≤ 1 дБ
Относительная точность мощности	± 0,8 дБ
Разрешение оптической мощности	0,1 дБ
Возврат потерь	≥ 40 дБ
Время сканирования	≤ 1 с
Время сканирования	>(10)^ 9
