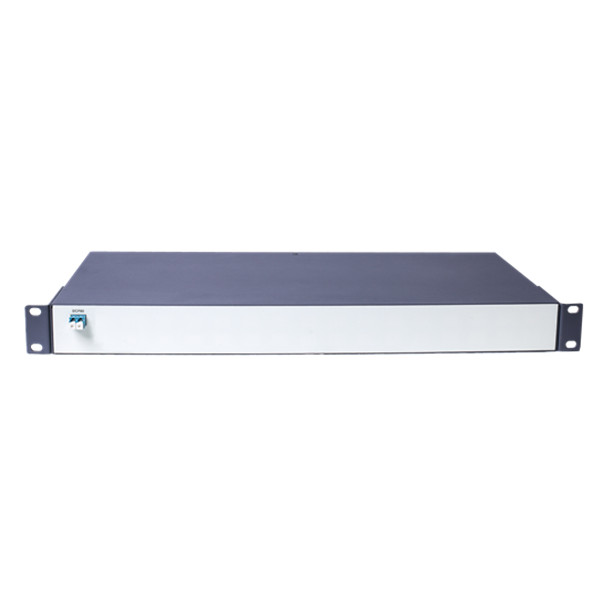

Волокно компенсации рассеивания 80 км

Волокно компенсации рассеивания 80 км

  • 80km Dispersion Compensation Fiber

Модули компенсации дисперсии доступны для любых значений дисперсии от 10 км до 140 км для прозрачных скоростей передачи данных от 10 Мбит/с до 40 Гбит/с, с этим DCF80A для дисперсии до 80 км. Их можно использовать как для одноканальных, так и для многоканальных систем связи стекловолокна DWDM и обычно подключать к оптическому усилителю.


Модули компенсации рассеивания Синтай (DCF) чисто пассивные модули которые основаны на волокне наклона рассеивания компенсируя в конфигурации держателя шкафа одно-слота 19 дюймов. Волокно dcmИспользуется в узлах оптической связи для компенсации дисперсии, обеспечивая оптимизированную остаточную дисперсию для стандартного одномодового волокна (G.652) в C-диапазоне оптических систем передачи.

Волокно компенсации рассеивания 80 км Скачать PDF Контакт Нас

Продукция
Блог

Функция компенсации рассеивания 80 км волокна

  • Длина компенсации рассеивания 80 км

  • Чисто пассивный компонент, обеспечивающий высокую надежность

  • Компенсирует стандартное одномодовое оптическое волокно G.652

  • Совместимость с оптическими каналами C-Band DWDM

  • Протокол прозрачный в диапазоне от 10 Мбит/с до 40 Гбит/с

  • Работа с усилителем или предусилителем для получения отличного характера

  • Одно-слот 1U 19 "конструкция крепления шкафа

  • Низкие вносимые потери из конца в конец

  • Рабочая температура: -5 ° C ~ 55 ° C

  • Температура хранения: -40 ° C ~ 85 ° C

  • Соответствие CE ROHS


Компенсация рассеивания 80 км волокна Применение

  • Обеспечивает компенсацию рассеивания для расширенных приложений досягаемости

  • Обеспечивает до-и пост-компенсацию

  • Обеспечивает одно-или мульти-канальную компенсацию дисперсии


Спецификация волокна компенсации рассеивания 80 км

Пункт

Периметр

Эквивалентная длина компенсации G.652

20 км

40 км

60 км

80 км

100 км

120 км

Дисперсия длины волны 1545нм (пс/нм)

-340 ± 20

-670 ± 30

-1000 ± 40

-1340 ± 50

-1670 ± 60

-2040 ± 60

1545nm относительный наклон дисперсии (нм-1)

0004 ± 20%

Вносимые потери (дБ)

≤ 3,5

≤ 5,0

≤ 6,8

≤ 8,7

≤ 10,7

≤ 12,9

Дисперсия режима поляризации (ps)

≤ 0,5

≤ 0,8

≤ 1,0

≤ 1,2

≤ 1,3

≤ 1,4

Поляризационные зависимые потери (ps)

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

≤ 0,1

Оптическое отражение (дБ)

-27

Максимально допустимая входная мощность (дБм)

+ 23

Диапазон рабочих температур

-5 ° C ~ 70 ° C

Диапазон температур хранения

-40 ° C ~ 85 ° C

Тестирование окружающей среды/надежности

Соответствует стандарту Telcordia GR-2854 и GR1221standard

Тип интерфейса

ЛК/ПК или быть подгонянным

Упаковка

Съемное шасси: 1U, (D)220 мм × (Ш) 442 мм × (В) 44 мм

Стеллаж: 1U, (Д) 220 мм × (Ш) 442 мм × (В) 44 мм
