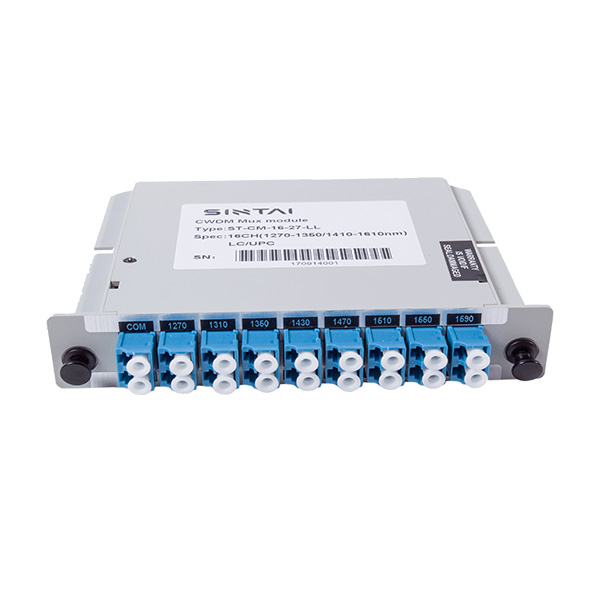

8CH CWDM мультиплексор

Name: 8CH CWDM мультиплексор
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Модули CWDM Mux/Demux обеспечивают самое надежное и недорогое обновление полосы пропускания для ваших текущих сетей связи оптического волокна. Ядром приложения CWDM Module является пассивный модуль MUX/DEMUX. CWDM MUX/DEMUX доступны в конфигурациях 2, 4, 8, 16, 18 каналов.

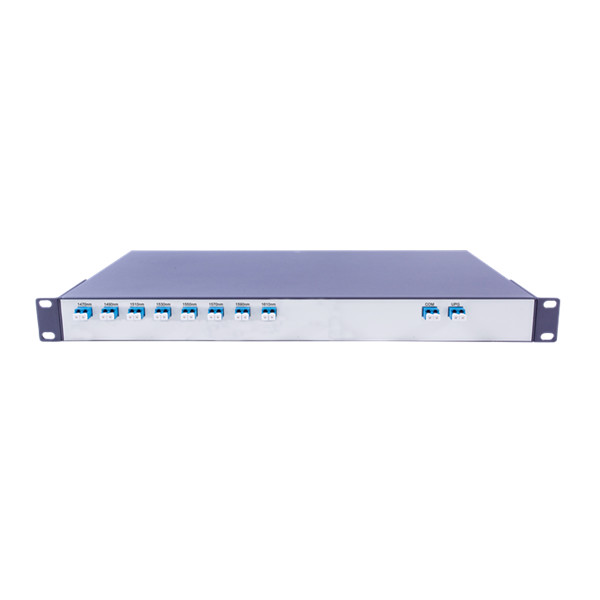

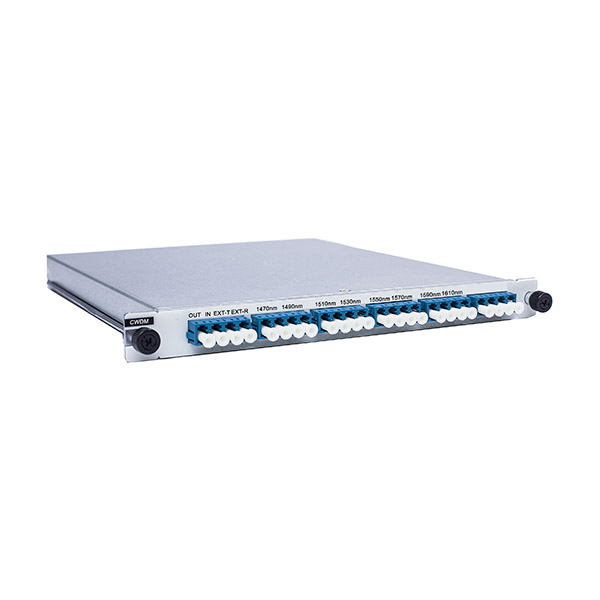

Каждый модуль CWDM поддерживает Fibre Channel и Gigabit Ethernet по каждому порту. Доступен в корпусе ABS, корпусе LGX и 19-дюймовом стойке 1U. Опционный широкополосный порт для существующего порта 1310нм или 1550нм имеет в распоряжении мультиплекс с этими каналами КВДМ. Наши модули CWDM Mux/Demux обеспечивают низкие вносимые потери, высокую изоляцию канала, широкую полосу пропускания, чувствительность к низким температурам и оптический путь без эпоксидной смолы.

Скачать PDF Контакт Нас

Продукция

Блог

Особенности 8CH CWDM Mux Demux

CWDM мультиплексы и демультиплексы 8 каналов CWDM на одно волокно, 16 каналов с обновлением CWDM
Может работать как универсальный двунаправленный мультиплексор при обновлении
Уменьшает требования к пространству благодаря форм-фактору двойной плотности
Низкие 2,5 дБ мультиплексирование/демультиплексирование вносимые потери
Наложение устаревших сетей, включая SONET, с байпасным каналом 1310 нм
Устраняет необходимость балансировки мощности канала благодаря конструкции со сверхвысокой изоляцией
Экологически закаленный для рабочих температур окружающей среды от − 40 до 85 ° C; подходит для наружных установок

8CH CWDM Mux демультиплексные приложения

Увеличивает волокно в локальных применениях петли
Накладки CWDM с действующими системами передачи 1310 нм
Обеспечивает двунаправленную передачу по одному волокну
Поддерживает линейные (шины) архитектуры добавления/удаления
Поддерживает архитектуры колец-концентраторов и спиц

8CH CWDM Mux Демюкс Соответствие

ITU-T G.694.2 и G.695
GR-1221 Выпуск 3 и 1209
Соответствие RoHS 6/6

Спецификация 8CH CWDM Mux Demux

Параметр	Единица	МУКС/ДЕМУКС
Номер канала	СН	8
Рабочая длина волны	Нм	1260 ~ 1620
Длина волны центра @ λc	Нм	Сетка МСЭ
Расстояние каналов	Нм	20
Потеря вставки канала	ДБ	≤ 2,2
Полоса пропускания канала	Нм	≥Λк ± 6,5
Пульсация канала	ДБ	≤ 0,5
Изоляция соседнего канала	ДБ	≥ 30
Изоляция без соседнего канала	ДБ	≥ 45
Возвращенная потеря	ДБ	≥ 50
Направленность	ДБ	≥ 55
ПДЛ	ДБ	≤ 0,2
ПМД	Пс	≤ 0,2
Обработка мощности	МВт	≤ 500
Рабочая температура	° С	0 ~ 70
Температура хранения	° С	-40 ~ 85
Тип волокна	-	Корнинг SMF-28e Ультра
Размер упаковки	Мм	100x80x10
