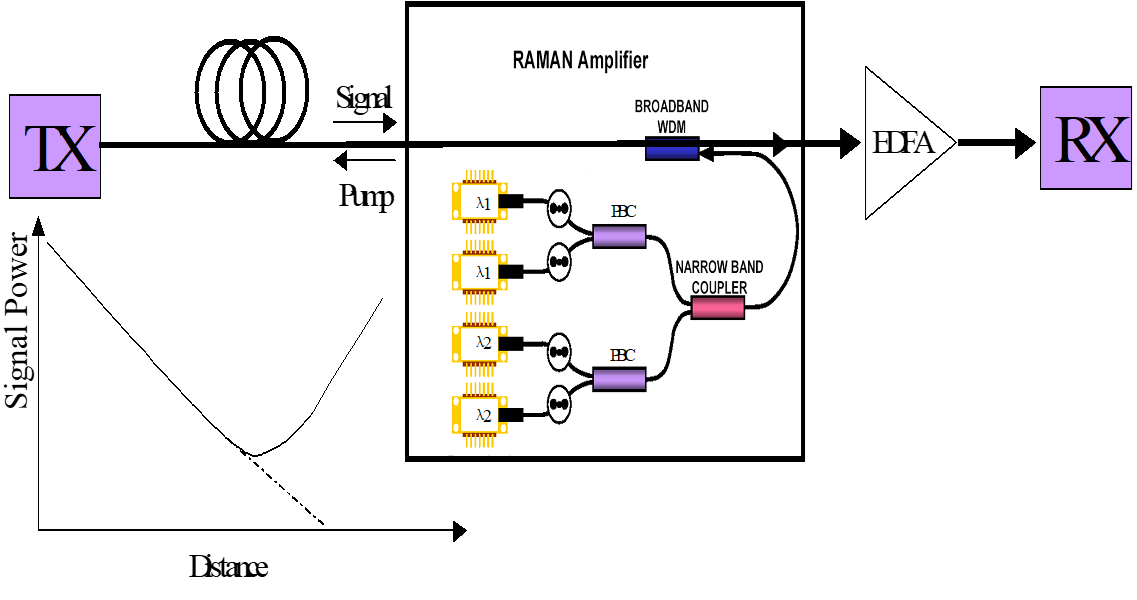

Функциональная схема оборудования рамановского усилителя 1U
Особенности оборудования усилителя 1U Raman
Распределенное усиление с низким уровнем шума
Высокая стабильность и надежность
Поляризация насоса-независимый дизайн
Модуль силы замены резервирования горячий: 110/220VAC и-48VDC могут заткнуть смешивание
Работает для 19 'или 21' стойки
OLED-дисплей показывает и контролирует параметры системы, светодиодная индикация состояния показывает состояние тревоги
Поддержка портов ETH, RS232 по RJ45
Интерфейс сетевого управления с поддержкой SNMP через порт Ethernet
Технические характеристики оборудования усилителя 1U Raman
Экологические требования
Таблица 2-1 Экологическая характеристика
Параметры | Мин. | Макс. | Единица |
Рабочая температура | -5 | + 60 | ℃ |
Температура хранения | -40 | + 80 | ℃ |
Влажность | 5 | 85 | % |
Примечание: без конденсации
Характеристики механических/питания/интерфейса
Таблица 2-2 Характеристики механических/силы/интерфейса
Параметры | Мин. | Тип. | Макс. | Единица |
Размер | 1У Х×Д×В≤ 44 кс236кс483 | Мм |
Вес | ----- | ----- | 7 | Кг |
Потребляемая мощность (1) | ----- | ----- | 20 | Вт |
Охлаждение | Вентиляторы охлаждения воздуха |
Электропитание (2) |
| − 48 |
| Vdc |
Интерфейс | RS-232, Ethernet |
(1) Фактическое потребление зависит от выходной мощности и температуры окружающей среды.
(2) 110 В переменного тока, 220 В переменного тока и-48 В постоянного тока не являются обязательными.
Оптические характеристики
Таблица 2-3 Оптические характеристики
Параметр | Символ | Мин | Тип | Макс | Единицы |
Рабочая длина волны | Λc | 1529 | 1550 | 1562 | Нм |
Диапазон приема сигнала | ПС | -40 | ----- | -25 | ДБм |
ВКЛ/ВЫКЛ усиление | Г | ----- | 14 | ----- | ДБ |
Плоскостность усиления | ГФ | ----- | 1,5 | 2 | ДБ |
Диаграмма относительного шума | НФ | ------ | -3 | 0 | ДБ |
Усиление зависимое от поляризации | ПДГ | ------ | ------- | 0,3 | ДБ |
ПМД | ПМД | ------ | ------- | 0,3 | Пс |
(1) Необязательно.
(2) Проверьте на входе 0 дБм.
