18CH CWDM мультиплексор

18CH CWDM мультиплексор

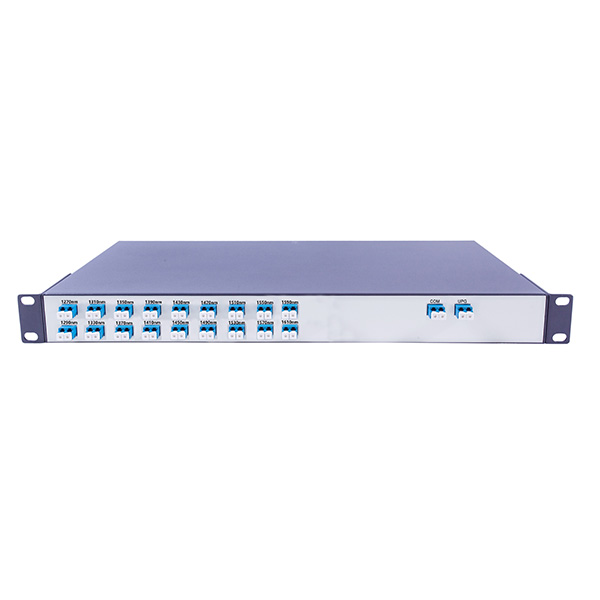

  • 18CH CWDM Mux Demux

Мультиплексор/демультиплексор CWDM, запущенный компанией Guangzhou Sintai Communications Co., Ltd., предназначен для экономичных и эффективных сетевых приложений с несколькими волновыми CWDM.CwdmМногоплексный демультиплексор основан на технологии тонкопленочных фильтров (TFF) и работает на сетях ITU с интервалом между каналами 20 нм.


Длина волны CWDM колеблется от 1270 до 1610 нм и поддерживает не более 18 каналов мультиплексирования/демультиплексирования оптического сигнала. Она имеет ряд преимуществ, как мульти-вид упаковывая структур, низкие вносимые потери, высокая изоляция канала, и так далее.

18CH CWDM мультиплексор Скачать PDF Контакт Нас

Продукция
Блог

Функция демультиплексирования 18CH CWDM

  • Низкие вносимые потери (IL)

  • Высокая изоляция канала

  • Высокая стабильность и надежность

  • Обеспечьте от 1 до 18 каналов с компактным дизайном

  • Соответствует ITU-T G.694.2

  • Соответствует стандарту Telcordia GR-1209-CORE-2001

  • Соответствует стандарту Telcordia GR-1221-CORE-1999

  • Соответствуйте RoHS-6 (без свинца)

  • Область применения

  • Система cwdm

  • Система кабельного телевидения


18CH CWDM Mux демультиплексные приложения

  • Увеличивает волокно в локальных применениях петли

  • Накладки CWDM с существующих систем передачи 1310 нм

  • Обеспечивает двунаправленную передачу по одному волокну

  • Поддерживает линейные (шины) архитектуры добавления/выпадения

  • Поддерживает архитектуры колец-концентраторов и спиц


18CH CWDM Mux Демюкс Соответствие

  • ITU-T G.694.2 и G.695

  • GR-1221 Выпуск 3 и 1209

  • Соответствие RoHS 6/6


18CH CWDM Mux Демюкс Спецификация

Пункт

МУКСИА/ДЕМУКСИРОВАНИЯ

Номер канала

1

2

4

8

16

18

Рабочая длина волны (нм)

1260 ~ 1620

Длина волны центра (нм)

ITU-T Сетка

Расстояние между каналами (нм)

20

Вносимые потери канала (дБ)

≤ 0,8

≤ 1,2

≤ 1,8

≤ 2,6

≤ 4,5

≤ 5,0

Пропускная способность канала (дБ)

ИТЕ ± 6,5

Плоскостность (дБ)

≤ 0,5

Изоляция соседнего канала (дБ)

≥ 30

Не-смежная изоляция канала (дБ)

≥ 40

Возвращенные потери (дБ)

≥ 50

Направленность (дБ)

≥ 55

Потеря в зависимости от поляризации (дБ)

≤ 0,2

Дисперсия режима поляризации (ps)

≤ 0,2

Мощность обработки (дБ)

≤ 500

Рабочая температура (° C)

0 ~ 70

Температура хранения (° C)

-40 ~ 85

Тип упаковки

Стальная труба, коробка ABS, стандартная коробка LGX, стандартная 19-дюймовая стойка 1U
