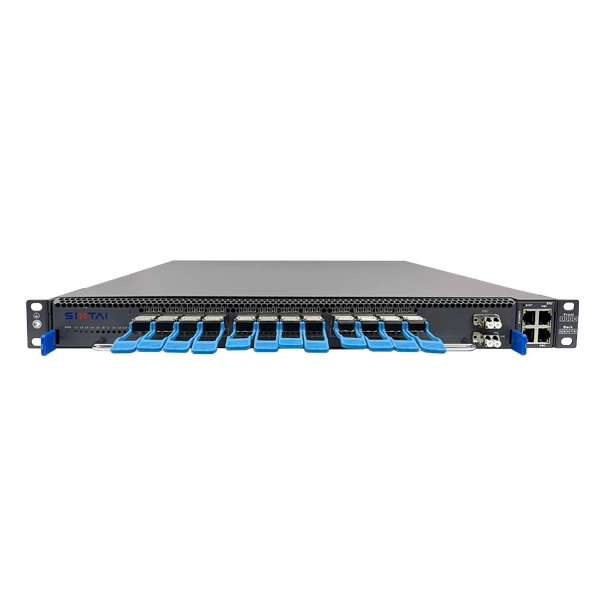

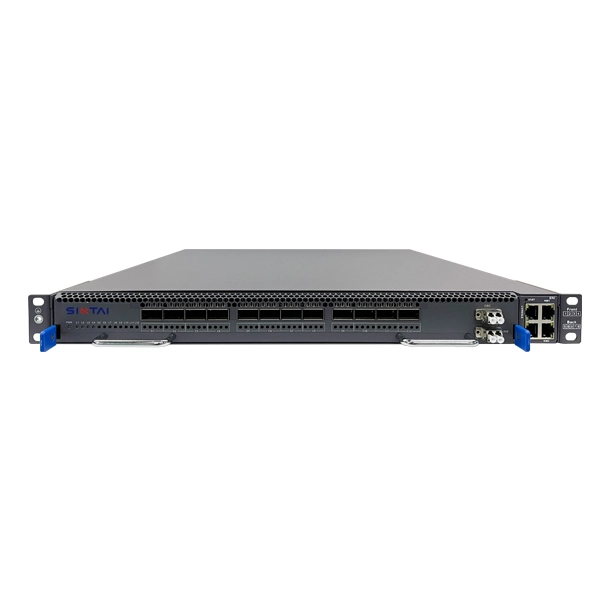

Name: Система 12X400G → 4,8 T
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Функция интегрированной системы DWDM 400G

Модульное проектирование 1У шкаф-держателя, все компоненты плугабле, включая карту обслуживания, карту основного управляющего воздействия (СКУ), карту электропитания, карту вентилятора, оптически модуль, етк. отказ карты основного управляющего воздействия (СКУ) не повлияет на дело.

Один блок устройства обеспечивает 12*400G QSFP-DD клиентских интерфейсов. Каждый интерфейс 400G может поддерживать 4x100G в режиме прорыва.

Емкость настраивается по запросу, с минимальной конфигурацией одного интерфейса 400G. Оптические модули могут быть добавлены к резервным интерфейсам для достижения максимальной пропускной способности 4,8 T для одного устройства.

Он обеспечивает интерфейсы расширения и поддерживает штабелирование устройств, что может эффективно расширить пропускную способность до 19,2 т на волокно.

Поддерживает доступ к услугам 100GE и 400GE, обновление услуг и замену оборудования без замены, защищая инвестиции.

Поддерживает расстояние передачи 0 ~ 120 км, а бюджет канала может достигать 30 дБ (без защиты линии).

Поддерживает 1 линию защиты на стороне оптического кабеля (опционально), автоматически выбирает маршруты передачи и повышает надежность сети.

Поддерживает входной оптический контрольный канал (OSC), удаленное управление устройством может быть достигнуто, если оптический путь подключен.

Здесь нет сложной оптико-электрической кросс-связи, услуги передаются прозрачно, а сервисные порты полностью физически изолированы, что повышает безопасность сети.

Поддерживает сетевое управление сети и Б/С и обеспечивает открытый интерфейс СНМП.

Поддерживает линейный оптический мониторинг мощности, частоту битовых ошибок на стороне WDM и мониторинг OSNR, а также мониторинг производительности Ethernet на стороне клиента.

Конструкция воздуховыпускного отверстия спереди к спине, конфигурация 1 1 вентиляторного блока, возможность горячей замены.

Источник питания переменного/постоянного тока, конфигурация источника питания с двумя серверами, возможность горячей замены и 1 горячее резервное копирование в режиме общего доступа к нагрузке.

Спецификация интегрированной системы DWDM 400G

Функции

Описание

Размер устройства

Размеры (В x Ш x Г)

1U: 44 мм × 442 мм × 490 мм

Максимальная вместимость

4. 8 Тбит/с (400 Гбит * 12 каналов)

Применимый шкаф

19-дюймовый шкаф глубиной 800 мм или более

Порт на стороне клиента

12*400G QSFP-DD оптические порты подключаются

Поддерживаемые типы услуг

400GE, 100GE (поддерживается в режиме прорыва)

Петлитель

Поддержка стороны WDM и обратной связи на стороне клиента

НИПМ

Режим только приема (rxOnly)

Мониторинг эффективности

Мониторинг характеристик оптической мощности на стороне линии
Сторона WDM OSNR, FEC, CD и другой мониторинг производительности
Мониторинг производительности Ethernet-уровня на стороне клиента

Сторона линии

2 интерфейса ЛК Двойн-волокна

(Боковой интерфейс линии 2 недействителен, когда нет оптической линии 1 1 защиты)

Дальность передачи

Адаптация к расстоянию передачи 0 ~ 120 км

Интерфейс расширения

1 интерфейс LC с двойным волокном, поддержка каскадного расширения устройства до передачи с двойным волокном 19,2 Тбит/с

Защита на уровне сети

Поддержка 1 1 защита для оптически линий (опционная конфигурация)

Сетевое управление

Поддержка горячей замены основной платы управления
Поддержка управления веб-сетью с одним устройством
Поддержка централизованной системы управления сетью на основе архитектуры B /S
Поддержка связи DCN на основе OSC
Обеспечить открытый интерфейс SNMP

Мощность

Поставка

Резервное копирование

Стандартный источник питания CRPS 1 1 резервное копирование

Переменного тока

Диапазон номинального напряжения: 100 В переменного тока ~ 130 В переменного тока (50/60 Гц)
200 В переменного тока ~ 240 В переменного тока (50/60 Гц)
Максимальный диапазон напряжения: 90 В переменного тока ~ 264 В переменного тока (45 Гц ~ 65 Гц)

Высокое напряжение постоянного тока

Диапазон номинального напряжения: 2 - 40 В HVDC

Максимальный диапазон напряжения: от 192 В постоянного тока до 288 В постоянного тока

Постоянный ток

Диапазон номинального напряжения: -48 В постоянного тока/ -60 В постоянного тока
Максимальный диапазон напряжения: от-40 В постоянного тока до-72 В постоянного тока

Потребляемая мощность

<550 Вт (полная конфигурация)

Отвод тепла

Передний и задний воздушный поток, резервная карта вентилятора 1 + 1

Окружающая среда

Рабочая температура

Краткосрочный: -5 ℃ ~ + 45 ℃/Долгосрочный: 0 ℃ ~ 40 ℃

Температура хранения

-40 ℃ ~ + 70 ℃

Влажность

5% ~ 95% (без конденсации)
