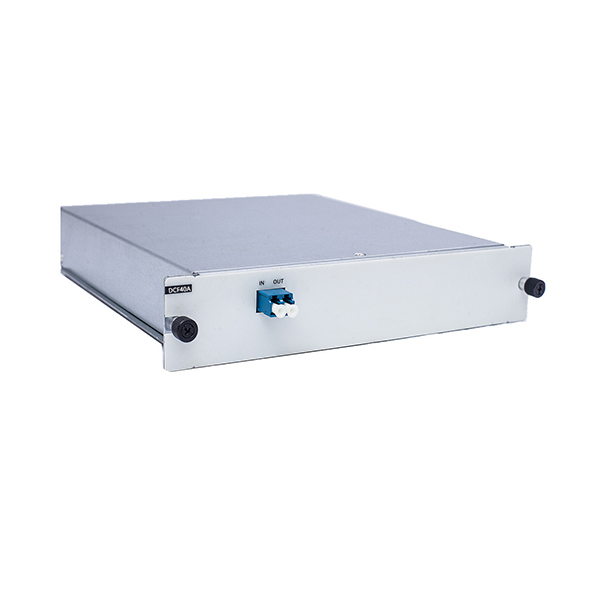

Волокно компенсации рассеивания 40 км

Волокно компенсации рассеивания 40 км

  • 40km Dispersion Compensation Fiber

В оптоволоконной связи модули компенсации дисперсии (DCM) (также называемые блоками компенсации дисперсии, DCU) могут использоваться для компенсации хроматической дисперсии, например, длинного пролета передающего волокна.


Как правило, такой модуль обеспечивает фиксированное количество дисперсии (например, нормальную дисперсию в спектральной области 1,6 мкм), хотя также доступны перестраивающемые дисперсионные модули.


Модуль может быть легко вставлен в оптоволоконную линию связи, поскольку он имеет оптоволоконные разъемы для входа и выхода. Внесенные потери могут быть компенсированы волоконным усилителем, например волоконным усилителем, легированным эрбием, в телекоммуникационной системе 1,5 мкм. Дисперсионно-компенсирующий модуль часто помещается между двумя волоконными усилителями.

Волокно компенсации рассеивания 40 км Скачать PDF Контакт Нас

Продукция
Блог

40 км Компенсация дисперсии Принцип компенсации дисперсии волокна

Дисперсия является ключевым свойством передачи оптического волокна. После передачи черезВолокно dcmНа определенном расстоянии оптический импульсный сигнал расширяется во времени, вызывая межсимвольные помехи, увеличивая частоту ошибок и ухудшая качество связи.

  • Чем выше скорость передачи данных, тем легче будут присутствовать межсимвольные помехи.

  • Чем больше расстояние передачи, тем легче будут присутствовать межсимвольные помехи.



Функция компенсации рассеивания 40 км волокна

  • Компенсация 100% наклона волокна Г.652 в К-диапазоне (типичной)

  • Низкие вносимые потери

  • Дисперсия режима низкой поляризации

  • Широкополосная компенсация дисперсии

  • Компенсация до 40 км

  • Полностью пассивный-питание не используется

  • Telcordia GR-2854-CORE, соответствует ROHS


40 км Компенсация рассеивания Спецификация волокна

Модель продукта

DCF40A

Эквивалентная длина компенсации G.652

40 км

Дисперсия длины волны 1545нм (пс/нм)

-670 ± 30

Наклон относительной дисперсии длины волны 1545 нм

0004 ± 20%(nm-1)

Вносимая потеря

≤ 4,8 дБ

Режим поляризации дисперсии

≤ 0,9 пс

Номинальная одноволновая входная оптическая мощность

≤ 0 дБм

Оптический интерфейс

Все интерфейсы имеют тип LC

Типичное энергопотребление

0 Вт (пассивные компоненты)

МТБФ

> 200000 часов

Оккупированный номер слота

2 слота (плата компенсации рассеивания более 40 км должна быть настроена индивидуально с пассивной рамой DCF)
