Плагин-в OADM

Name: Плагин-в OADM
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Двойным фиксированная волокном карта (TFF) ОАДМ (оптически мультиплексора добавить-падения) запущенная коммуникацией Синтай специально конструирована для применений сети мульти-длины волны ДВДМ. Он может мультиплексировать различные длины волн оптического на одно оптическое волокно или разделять несколько оптических каналов, мультиплексированных на одном оптическом волокне по длине волны. Основанный на технологии тонкопленочных фильтров (TFF), он работает в сети ITU с интервалом между каналами 100 ГГц. Диапазон длин волн DWDM составляет от 1528 нм до 1568 нм, а длина волны канала ITU не является обязательной. Он имеет ряд преимуществ, таких как низкие вносимые потери и высокая изоляция канала.

Скачать PDF Контакт Нас

Продукция

Блог

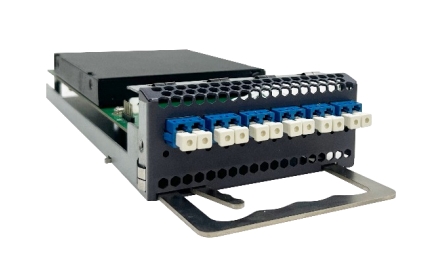

Просмотр продукта

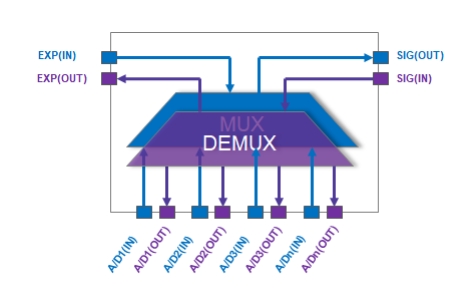

Функциональная структура

Случай применения

Это применимо к 4-канальному оптическому сигналу DWDM MUX и DEMUX.

Спецификация продукта

Двойное волокно Исправлена карта MuxDemux
Характеристики	4-канальный	8-канальный
Функции	Поддержка Mux и Deux 4 оптических сигналов DWDM	Поддержка Mux и Deux 8 оптических сигналов DWDM
Номер Шанель	4λ @ 100 ГГц (191,4 ТГц ~ 196,1 ТГц, модель платы, как в таблице 1)	8λ @ 100 ГГц (191,4 ТГц ~ 196,1 ТГц, модель платы, как в таблице 2)
Вносимая потеря	≤ 2 дБ	≤ 3 дБ
3 дБ спектральная ширина	> 75 ГГц	> 75 ГГц
Изоляция соседних каналов	> 25 дБ	> 25 дБ
Не-смежная изоляция каналов	> 35 дБ	> 35 дБ
Номер слота	1 слот
Контроль мощности	Поддержка мониторинга оптической мощности порта Mux (SIG)
Световой индикатор	Поддержка оптического индикатора мощности порта Mux (SIG)
Расширенная функция	Поддержка расширенного каскадирования и использование порта EXP для стыковки во время каскадирования

Модель Таблица

Модель карты	Порт	Центральная частота (ТГц)
TFF5659	A56/D56 ~ A59/D59	195,60 ~ 195,90
ТФФ5255	A52/D52 ~ A55/D55	195,20 ~ 195,50
TFF4750	A47/D47 ~ A50/D50	194,70 ~ 195,00
Tff4346	A43/D43 ~ A46/D46	194,30 ~ 194,60
Tff3841	A38/D38 ~ A41/D41	193,80 ~ 194,10
ТФФ3437	A34/D34 ~ A37/D37	193,40 ~ 193,70
Tff2932	A29/D29 ~ A32/D32	192,90 ~ 193,20
TFF2528	A25/D25 ~ A28/D28	192,50 ~ 192,80
TFF2023	A20/D20 ~ A23/D23	192,00 ~ 192,30
TFF1619	A16/D16 ~ A19/D19	191,60 ~ 191,90
