Платформа 12,8 T 2U

Платформа 12,8 T 2U

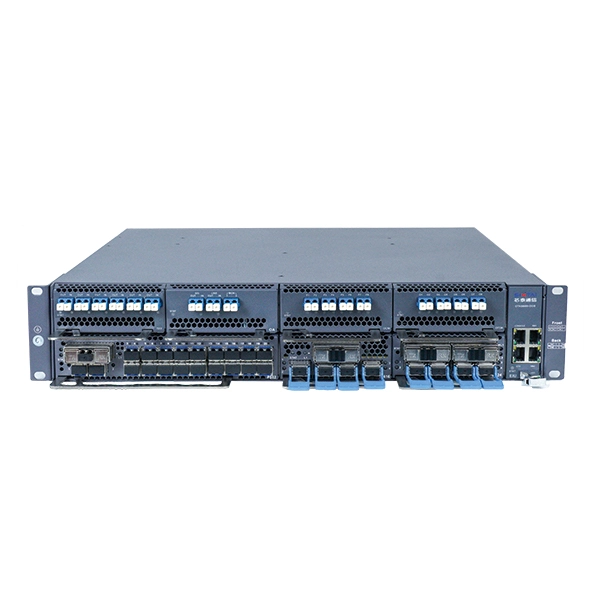

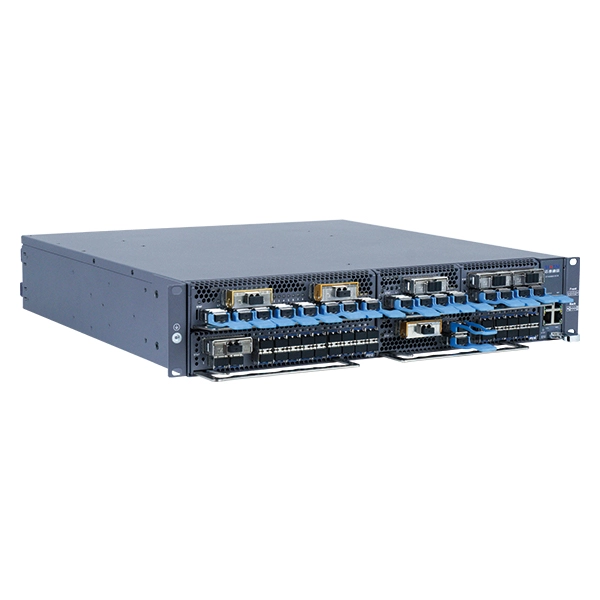

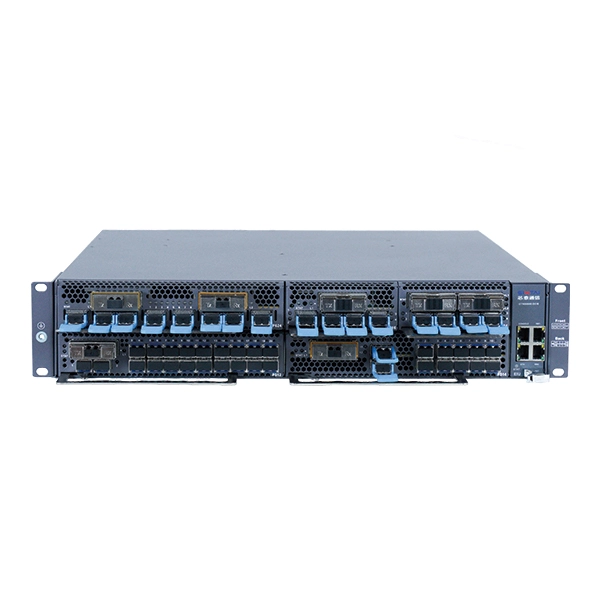

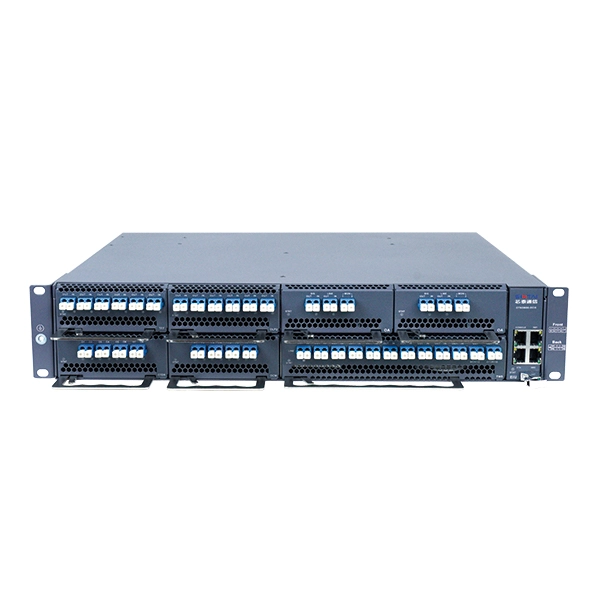

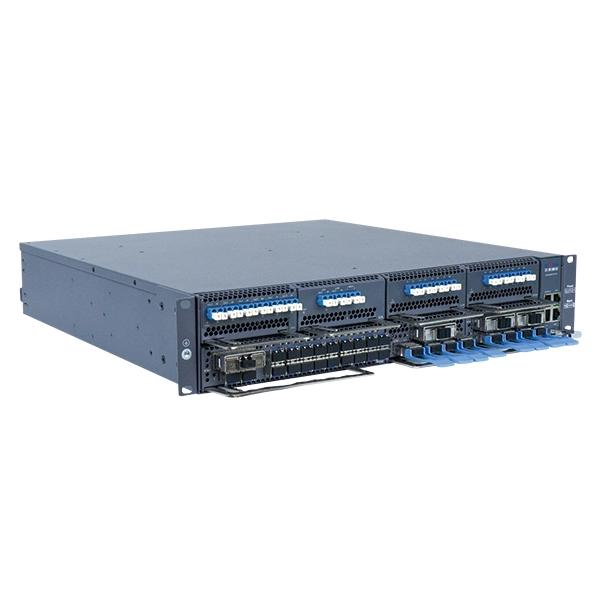

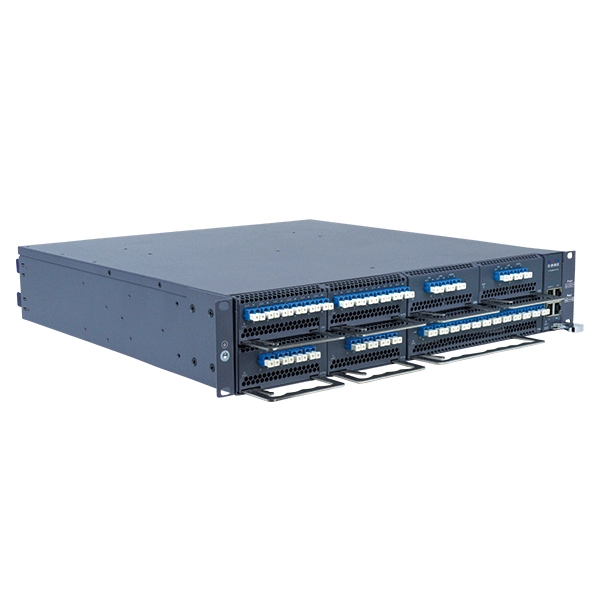

OTNS8600-DCI Стакабле ультра платформа перехода 100Г ВДМ
  • 3
  • 3
  • 3
  • 3
  • 3
  • 3
  • 600x600
  • 3
  • 3
  • 3
  • 3
  • 3
  • 3
  • 600x600

OTNS8600-DCI8-это оптоэлектронная интегрированная платформа передачи WDM, разработанная для межсоединения центров обработки данных (DCI) компанией Guangzhou Sintai Communication Co., Ltd, отличается высокой степенью интеграции (оптоэлектронная интеграция), большой пропускной способностью (32 Тбит/оптоволокно), простым развертыванием (без сложной настройки), простота в эксплуатации и обслуживании (CLI /Web LCT / SNMP/ NETCONF /NMS) И безопасность и надежность. Он может удовлетворить быстро растущий спрос на полосу пропускания между ЦОД, обеспечить гибкое развертывание оборудования, создать открытую оптическую сетевую архитектуру и вывести рынок DCI в новую эру высокоскоростного полностью оптического соединения.


Платформа 12,8 T 2U Скачать PDF Контакт Нас

Продукция
Блог

Сценарии применения

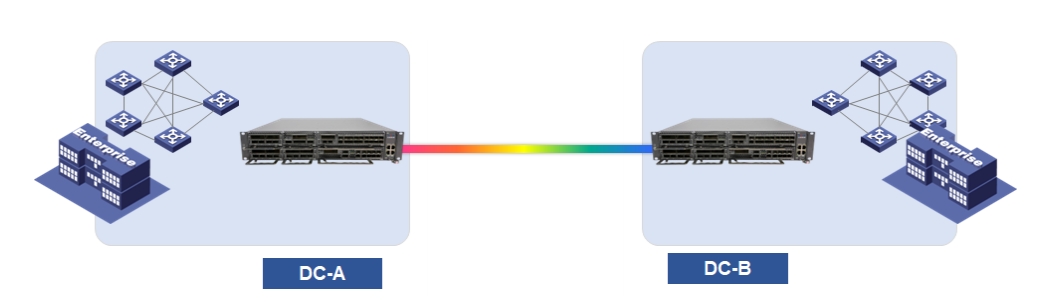

Малая сеть: Единая платформа с высокой плотностью оптической карты слоя электрической карты слоя для точк-точечных сетей.

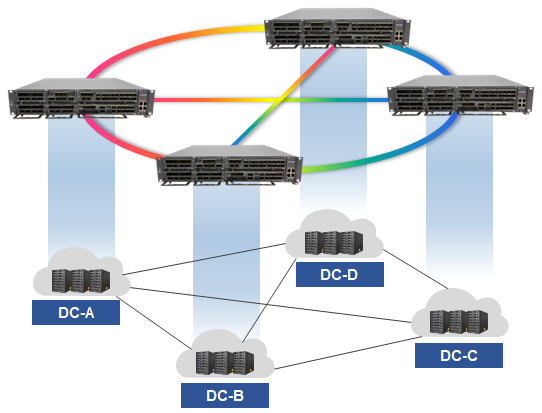

Средняя/большая сеть:Укладка нескольких электрических слоев многомерной ROADM для формирования кольцевой сети








Характеристики продукта OTNS8600-DCI Штабелируемая транспортная платформа Ultra 100G WDM

  • Примите оптоэлектронное интегрированное, плугабле модульное проектирование; компоненты поддерживают горяч-затыкать, развертывают и расширяют по требованию.

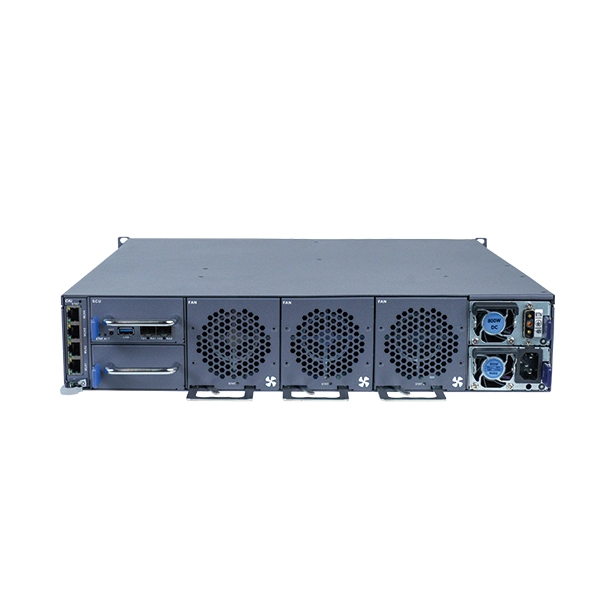

  • Дизайн передн-воздуха и задн-воздушного охлаждения, 2 блока вентилятора 1 ФРУ доступных, поддержанная автоматическая регулировка скорости.

  • Шкаф глубины 19 " / 600 мм можно установить, соответствующий для комнат центра обработки данных и может быть развернут с оборудованием ИТ в общих шкафах.

  • Емкость передачи до 32 Тбит/с при сверхшироком C-диапазоне 400G * 80λ/800G * 40λ, до 12,8 Тбит/с на подрамник.

  • Одноволновая емкость до 800 г (поддерживает программирование 100 ~ 400), непрерывное развитие до 1,2 и 1,6 зуб.

  • Карта оптического слоя с высокой степенью интеграции с OA, WSS, VOA, OSC, OTDR, OCM, OLP и т. Д. Для упрощения внутреннего оптоволоконного подключения

  • Поддерживает 10GE, 25GE,40GE, 100GE, 100GE FlexE (Unware), 400GE, STM-64, 10GE WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4 и другой доступ к услугам.

  • Поддерживает 9-градусную сеть ROADM и FlexGrid.

  • Поддерживает комплексный мониторинг производительности и видимость качества на сервисном, OTN и оптическом уровнях.

  • Предоставляет несколько многослойных решений для защиты на уровне сети и на уровне устройств. Задержка реверса защиты <50 мс, обеспечивающая превосходную защиту.

  • Поддерживает стандартный открытый интерфейс NETCONF/YANG и платформу управления графическим интерфейсом на основе архитектуры B/S, CLI, Web LCT, SNMP.

  • Поддерживает визуальную эксплуатацию и техническое обслуживание, с данными по эксплуатации и техническому обслуживанию показанными через экран ЛКД.


Технические характеристики продукта OTNS8600-DCI Штабелируемая транспортная платформа Ultra 100G WDM

Параметр

Описание

Шасси

Размеры (В x Ш x Г)

2U: 88 мм (В) × 446 мм (Ш) × 450 мм (Г)

Максимальная вместимость

12,8 Тбит/с

Количество слотов для сервисных карт

8

Применимые шкафы

19 "шкаф 600 мм или глубже

Порт на стороне линии

Тариф

  • Программируемый 100G (PDM_QPSK)

  • Программируемый 200 ГБ (PDM_QPSK)

  • Программируемый 200G (PDM _ 8QAM)

  • Программируемый 200G (PDM _ 16QAM)

  • Программируемый 300G (PDM _ 8QAM)

  • Программируемый 400G (PDM _ 16QAM)

  • 400G(PDM_QPSK)

  • 800 г (PDM _ 16QAM)

Оптический модуль

Подключаемый QSFP28 / QSFP-DD / CFP2/OSFP, регулируемая длина волны

Порт на стороне клиента

Тип услуги

10GE, 25GE, 40GE, 100GE, 100GE FlexE(Unware) , 400GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4

Оптический модуль

Подключаемый SFP / SFP28 / QSFP28 / QSFP-DD

Оптическое управление питанием

АЛС, СМЖЛ

Максимум. количество длин волн

Фиксированная сетка: 120 длин волн при 50 ГГц

Расстояние между каналами

Фиксированная сетка: 50 ГГц/75 ГГц/100 ГГц/150 ГГц

Гибкая сетка: срез 6,25 ГГц

Центральный частотный диапазон

190,7 ТГц ~ 196,65 ТГц

Центральный диапазон длин волн

1524,5 нм ~ 1572,06 нм

Функция защиты

  • Оптическая защита линии (OLP)

  • Оптическая мультиплексная сегментная защита (OMSP)

    Защита оптического канала (OCHP)

  • Защита линейного порта 1 + 1 (только поддержка мультипондера P422)

Сетевое управление

  • Поддерживает основной контроллер 1 + 1 резервное копирование (опционально)

  • Поддержка CLI, Web LCT, SNMP, NETCONF, платформы управления графическим интерфейсом на основе архитектуры B/S

  • Поддержка связи DCN на основе OSC

Электропитание

Назад-вверх

Стандартный источник питания CRPS 1 + 1 резервное копирование

Переменного тока

  • Диапазон номинального напряжения: 100 В переменного тока ~ 130 В переменного тока (50/60 Гц) или 200 В переменного тока ~ 240 В переменного тока (50/60 Гц)

  • Максимум. диапазон напряжения: 90 В переменного тока ~ 264 В переменного тока (45 Гц ~ 65 Гц)

Hvdc

  • Диапазон номинального напряжения: 2-40 В HVDC

  • Максимум. диапазон напряжения: 192 В постоянного тока ~ 288 В постоянного тока

Постоянный ток

  • Диапазон номинального напряжения: -48 В постоянного тока/-60 В постоянного тока

  • Максимум. диапазон напряжения: -40 В постоянного тока ~-72 В постоянного тока

Отвод тепла

  • Передний воздух входа и задний воздух выхода

  • 2 + 1 Вентилятор резервного блока

Типичное энергопотребление

<800 Вт (полное соответствие электрического слоя)

Окружающая среда

Рабочая температура

Краткосрочный: -5 ℃ ~ + 45 ℃; Долгосрочный: 0 ℃ ~ 40 ℃

Температура хранения

-40 ℃ ~ + 70 ℃

Влажность

5% ~ 95% (без конденсации)
