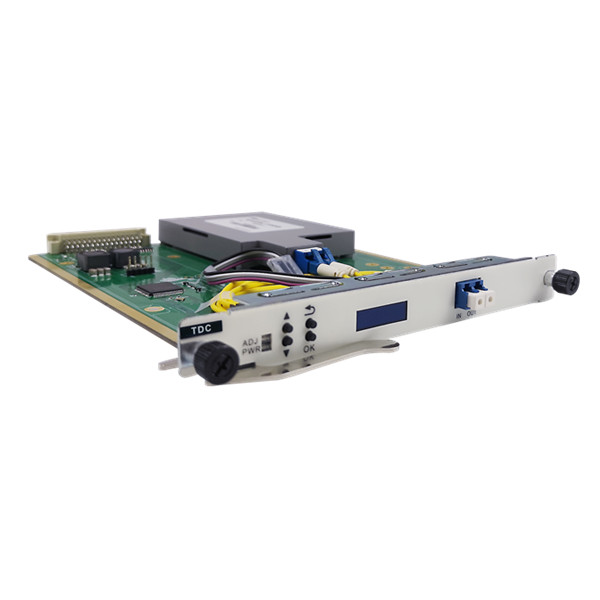

Настраиваемый Дисперсионная компенсационная карта

Настраиваемый Дисперсионная компенсационная карта

  • Tunable Dispersion Compensation Card

Карта TDC (перестраиваемый компенсатор дисперсии), запущенная Sintai Communications, в основном используется для компенсации дисперсии высокоскоростной системы передачи, может точно управлять остаточной дисперсией после сегментированной фиксированной оптической компенсации и обеспечивать гибкое и точное решение для компенсации дисперсии. Он независим, прозрачен, безопасен и надежен для оптических сигналов передачи, чтобы обеспечить нормальную связь системы. Он подходит для высокоскоростной системы передачи WDM на большие расстояния.


Настраиваемый Дисперсионная компенсационная карта Скачать PDF Контакт Нас

Продукция
Блог

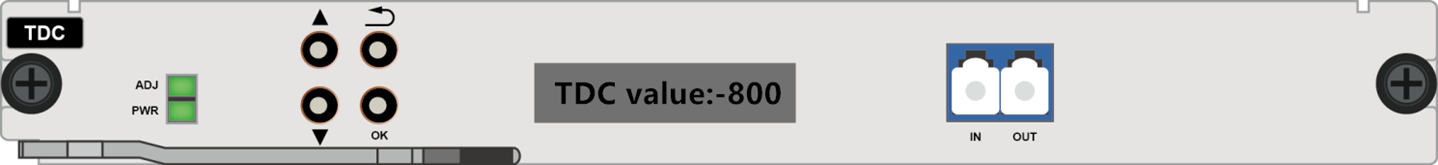

Схема карты компенсации невозможности рассеивания



Функции настраиваемый Дисперсионная компенсационная карта

  • Регулируемый: обеспечивает высокоточную, динамически регулируемую компенсацию дисперсии в широком диапазоне значений дисперсии.

  • Низкая задержка: задержка TDC составляет менее 25 нс, что делает его идеальным для сетей, чувствительных ко времени.

  • Многоканальный: TDC имеет полное покрытие C-диапазона и может использоваться в сетях DWDM 50 ГГц или 100 ГГц.

  • Большой диапазон компенсации дисперсии, поддержка ± 1400 пс/нм.

  • Оптический путь прозрачен и не изменяет оптический сигнал.

  • Простая структура и легкое обслуживание.


Настраиваемый Спецификация карты компенсации рассеивания

Функции

Примечание

Рабочий диапазон длин волн

Диапазон C: 1528 нм ~ 1568 нм

Расстояние между каналами

50GHz или 100GHz опционально

Диапазон компенсации дисперсии

± 1400 пс/нм

Абсолютная точность дисперсии

± 25 пс/нм (≤ 700 пс/нм); ± 60 пс/нм (≤ 1200 пс/нм)

Введение потери

<5,5 дБ

ПДЛ

<0,2 дБ

ПМД

<1 шт.

Максимальная входная оптическая мощность

27 дБм

Время разогрева модуля

<180 с

Разрешение установки рассеивания

± 10 пс/нм

Время отклика дисперсии

<20 с

Кнопка и функция отображения

Поддержка настройки диапазона компенсации дисперсии локальных клавиш, при этом дисплей может интуитивно отображать текущий статус

Функция управления сетью

Поддержка удаленной настройки диапазона компенсации дисперсии ВМТ и других функций

Оккупированный номер слота

Поддержка шасси серии OTNS8600, занимает 1 слот

Оптический интерфейс

ЛК/УПК

Максимальное энергопотребление

10 Вт

МТБФ

> 100000 часов
