Разветвитель муфты FBT

Name: Разветвитель муфты FBT
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Сплиттер ФБТ оптически сплиттер который использует метод (FBT) плавленого биконического конуса для разделять оптически силу и/или разделяя длины волн. Соединитель плавленого волокна создается путем процесса сплавлять 2 голых волокна вытягивая сплавленные раздел для того чтобы достигнуть пожеланных оптически характеристик.

Платформа ОПК 1600 ФБТ оптически разделяя запущенная КО. связи Синтай, Лтд может полно дублировать одну или больше копий данных к идущему дальше по потоку оборудованию для того чтобы гарантировать стабильность и надежность сбора данных без влияния первоначальной связи.

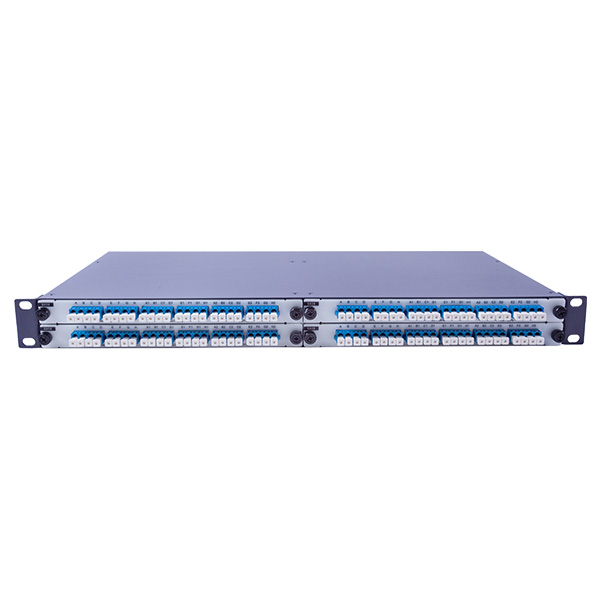

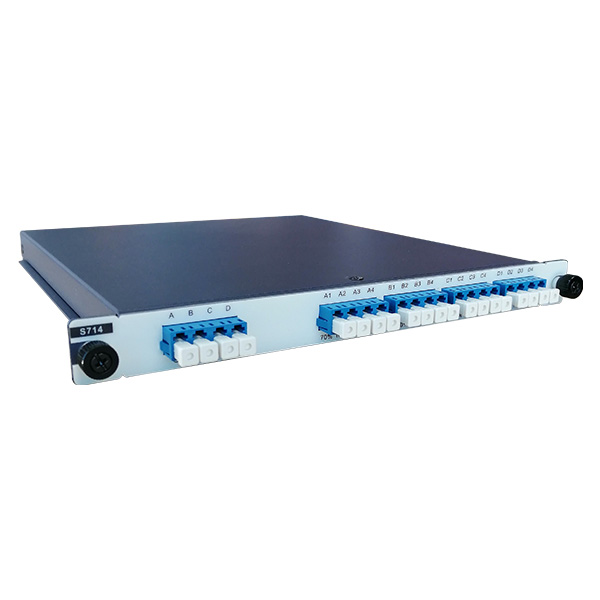

Этот плавленый биконический конический разветвитель имеет модульную конструкцию, а шасси 1U имеет 4 слота для одноплатных оптических расщеплений и поддерживает смешанную вставку для различных типов одноплатных оптических расщеплений. Разделяя коэффициент опционный, который может удовлетворять зеркалировать и собрание данных во всех сценах применения. Сплиттер с плавленым биконическим конусом проходит тест Telcordia GR-1221-CORE и соответствует требованиям RoHS.

Скачать PDF Контакт Нас

Продукция

Блог

Функция разветвителя муфты FBT

Самая гибкая архитектура: с модульной конструкцией шасси 1U содержит четыре слота, которые поддерживают каждый тип оптического одноплатного смешивания, который может соответствовать применению всех видов спектральных соотношений и той же платформе.
Самый высокий уровень интеграции: одиночная поддержка оборудования 1 u 32 группы 1 в 2 (произвольное соотношение), 24 группы 1 3 (произвольное соотношение), 16 групп 1 4 (произвольное соотношение), 8 групп 1 и 8 (произвольное соотношение).
Безопасность и надежность: разветвитель использует высококачественные пассивные устройства, а вносимые потери соответствуют отечественным и международным стандартам; Не влияет на бизнес-сигнал магистрального канала.
Удобство: все интерфейсы используют фронт-панель, тип интерфейса унифицирован как самый общий интерфейс ЛК/ПК в индустрии, замена сплиттер требует только карты.
Низкое рентабельное: предыдущая конструкция может быть облицовкой конфигурации по требованию спектральной, шасси с распределением емкости резервного слота удобным последним, сравненным к традиционному пакету машины сплиттер луча может только через емкость стога прибора, значительно уменьшает входной сигнал космоса шасси и машинного отделения вклада.

Схема разветвителя муфты FBT

Спецификация разветвителя муфты FBT

Параметр		Одиночн-режим	Многомодовый	Единица
Рабочая длина волны		1260 ~ 1650	850	Нм
Вносимая потеря	60: 40	60% ≤ 2,70; 40% ≤ 4,70	60% ≤ 3,20; 40% ≤ 5,20	ДБ
	70: 30	70% ≤ 1,90; 30% ≤ 6,00	70% ≤ 2,50; 30% ≤ 6,50
	80: 20	80% ≤ 1,20; 20% ≤ 7,90	80% ≤ 1,40; 20% ≤ 9,00
	90: 10	90% ≤ 0,80; 10% ≤ 11,60	90% ≤ 1,30; 10% ≤ 12,00
	70: 15: 15	70% ≤ 1,90; 15% ≤ 9,00	70% ≤ 2,50; 15% ≤ 10,50
	80: 10: 10	80% ≤ 1,20; 10% ≤ 11,60	80% ≤ 1,20; 10% ≤ 12,00
	70: 10: 10: 10	70% ≤ 1,90; 10% ≤ 11,60	70% ≤ 2,50; 10% ≤ 12,00
	60: 20: 10: 10	60% ≤ 2,70; 20% ≤ 7,90; 10% ≤ 11,60	60% ≤ 3,20; 20% ≤ 9,00; 10% ≤ 12,00
Потери в зависимости от поляризации		≤ 0,15	≤ 0,15	ДБ
Направление		≥ 55	≥ 55	ДБ
Возврат потерь		≥ 55	≥ 55	ДБ
Рабочая температура		-40 ~ + 85	-40 ~ + 85	° С
