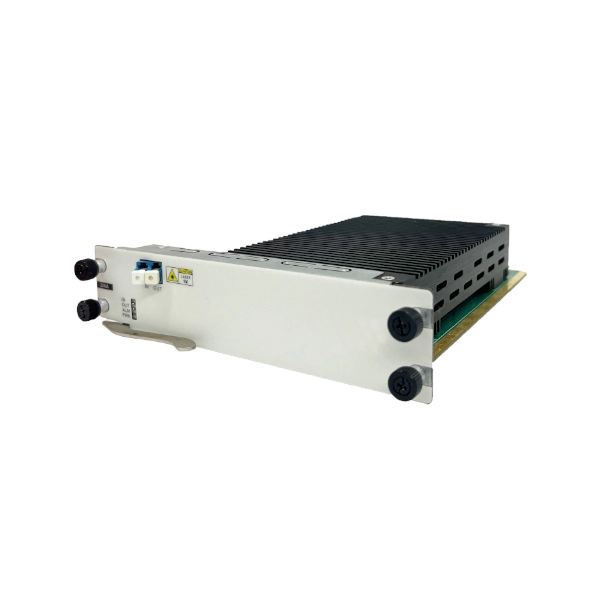

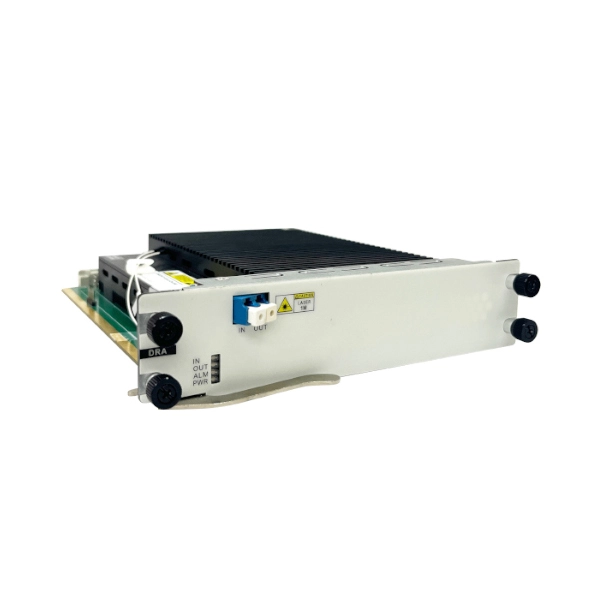

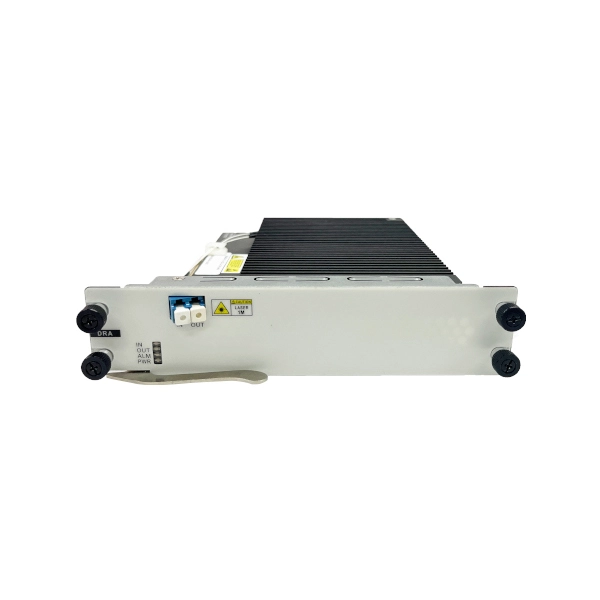

Карта усилителя рамана

Name: Карта усилителя рамана
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Карта оптического усилителя Рамана DRA (распределенный рамановский усилитель), выпущенная компанией Guangzhou Sintai Communication Co., Ltd., использует эффект рамановского рассеяния в кварцевом волокне для обеспечения усиления оптического сигнала. Принимая лазер с длиной волны 14xxnm в качестве рамановой накачки, он обеспечивает усиление светового сигнала C-диапазона, который может эффективно компенсировать затухание оптического сигнала при передаче на большие расстояния, чтобы расширить бюджет мощности оптической связи и значительно улучшить OSNR, подходящее для системы оптической передачи на большие расстояния.

Скачать PDF Контакт Нас

Продукция

Блог

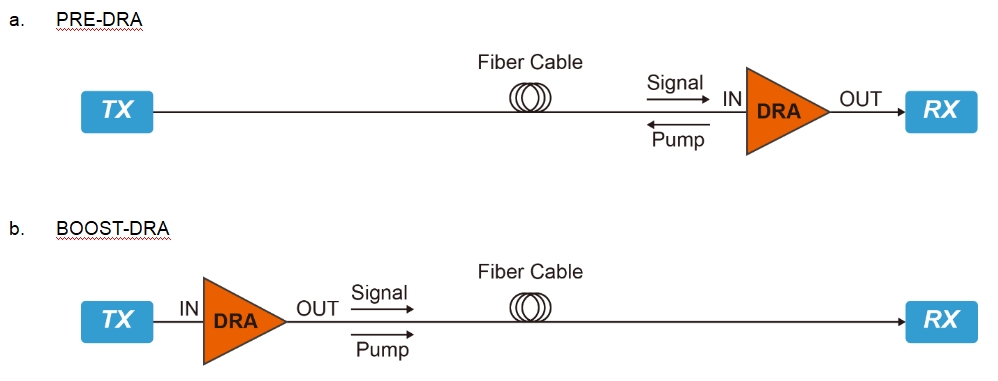

Схема функций карты усилителя рамана

Технические характеристики карты усилителя Raman

Модель	PRE-DRA
Параметр	Минимум	Нормальное значение	Максимум	Единица	Замечание
Рабочая длина волны	1528		1565	Нм
Входная оптическая мощность	− 36		-10	ДБм
Эффективное увеличение	12	14	15	ДБ	@ G.652 оптическое волокно> 40 км, коэффициент затухания 0,20 дБ/км
Усиление плоскостности			2,2	ДБ	@ Усиление = 14
Длина волны насоса		1423 ~ 1465		Нм
Общая выходная мощность насоса	700			МВт	@ Каждый насос может быть установлен на 500 МВт, всего 2 насоса
Цифра шума			0	ДБ
Порог входной оптической мощности	− 38			ДБм	Настраиваемый
Количество занятых слотов	Поддержка всех шасси серии OTNS8600, занимает 2 слота

Модель	BOOST-DRA
Параметр	Минимум	Нормальное значение	Максимум	Единица	Замечание
Рабочая длина волны	1528		1565	Нм
Входная оптическая мощность	0		14	ДБм
Эффективное увеличение		10		ДБ	@ G.652 оптическийВолокно> коэффициент амортизации 40км 0.20дБ/км
@ Входная оптическая мощность = 14 дБм
Усиление упитанности			2,2	ДБ	@ Усиление = 14
Длина волны насоса		1423 ~ 1465		Нм
Общая выходная мощность насоса	700			МВт	@ Каждый насос может быть установлен на 500 МВт
					Всего 2 насоса
Цифра шума			0	ДБ
Порог входной оптической мощности	0			ДБм	Настраиваемый
Количество занятых слотов	Поддержка всех шасси серии OTNS8600, занимает 2 слота
