Что такое Fronthaul в 5G?

Сеть 5G состоит из сети доступа (AN), сети-носителя и базовой сети (CN). Сеть доступа обычно представляет собой сеть радиодоступа (RAN), которая в основном состоит из базовых станций связи. В отличие от технологии 4G, 5G не состоит из BBU (блок базовой полосы) 、 RRU (удаленный радиоблок) или антенны; вместо этого он реконфигурируется как следующие три функциональных единицы: CU (централизованный блок, блок распределения), DU (блок распределения, блок распределения), и AAU (активный антенный блок, распределенный блок). Оригинальный 4G RRU и антенна объединены в AAU, а BBU разделен на CU и DU. DU встроен в AAU, и один CU может быть подключен к нескольким DU.

Что такое WDM?

Концепция WDM (что означает мультиплексирование с разделением по длине волны) заключается в использовании нескольких источников света, работающих на разных длинах волн, для передачи нескольких независимых информационных потоков одновременно по одному и тому же оптическому волокну.

В чем разница между фронтальным и обратным?

Основное различие между fronthaul и backhaul заключается в части сети, в которой развернута технология. Backhaul связывает мобильную сеть с проводной сетью, в то время как fronthaul описывает сетевую архитектуру, которая соединяет удаленные сотовые узлы с BBU.

Что такое Fronthaul Gateway?

Intel предлагает решения для следующих вариантов использования: • шлюз Fronthaul (FHGW). Сеть fronthaul относится к соединению между централизованными BBU и географически разделенными RRHs. Здесь ускоритель обеспечивает интерфейс fronthaul и может разгружать сложные соединения ввода/вывода с радиоблоками.

Что такое интерфейс Fronthaul в 5G?

Fronthaul определяется как оптоволоконное соединение в инфраструктуре RAN между блоком базовой полосы частот (BBU) и удаленной радиоголовкой (RRH). .. Это поставило eCPRI fronthaul в число наиболее важных технологий 5G в опросах операторов.

Что такое BBU в 5G?

Блок основной полосы частот (BBU)-это блок, который обрабатывает низкополосную полосу частот в телекоммуникационных системах. .. Типичная беспроводная телекоммуникационная станция состоит из блока обработки основной полосы частот и блока обработки RF (удаленного радиоблока-RRU). Блок основной полосы частот размещается в аппаратной комнате и соединяется с RRU по оптическому волокну.

5G Fronthaul, поставщик системы 5G DWM/компания, о сети 5G

Продукция

Блог

Типы системы 5G Fronthaul WDM

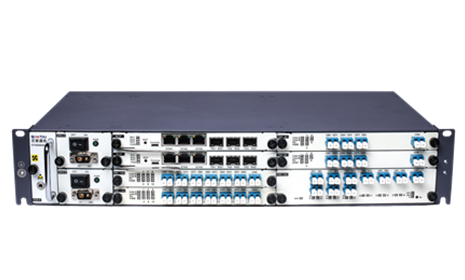

Полу-активная система WDM Fronthaul 5G

Полуактивная система WDM для передачи fronthaul 5G, запущенная компанией Guangzhou Sintai Communication Co., Ltd., в основном используется для решения проблемы нехватки ресурсов оптического кабеля для удаленной передачи стекловолокна между DU-AAU в архитектуре C-RAN.
5G Fronthaul Пассивная система WDM

Пассивная система WDM с передачей fronthaul 5G, запущенная компанией Guangzhou Sintai Communication Co., Ltd., в основном используется для решения проблемы нехватки ресурсов оптического кабеля в дистанционной передаче оптического волокна между DU-AAU в архитектуре C-RAN.

Часто задаваемые вопросы по системе 5G Fronthaul WDM

Что такое Fronthaul в 5G?

Сеть 5G состоит из сети доступа (AN), сети-носителя и базовой сети (CN). Сеть доступа обычно представляет собой сеть радиодоступа (RAN), которая в основном состоит из базовых станций связи. В отличие от технологии 4G, 5G не состоит из BBU (блок базовой полосы) 、 RRU (удаленный радиоблок) или антенны; вместо этого он реконфигурируется как следующие три функциональных единицы: CU (централизованный блок, блок распределения), DU (блок распределения, блок распределения), и AAU (активный антенный блок, распределенный блок). Оригинальный 4G RRU и антенна объединены в AAU, а BBU разделен на CU и DU. DU встроен в AAU, и один CU может быть подключен к нескольким DU.
Что такое WDM?

Концепция WDM (что означает мультиплексирование с разделением по длине волны) заключается в использовании нескольких источников света, работающих на разных длинах волн, для передачи нескольких независимых информационных потоков одновременно по одному и тому же оптическому волокну.
В чем разница между фронтальным и обратным?

Основное различие между fronthaul и backhaul заключается в части сети, в которой развернута технология. Backhaul связывает мобильную сеть с проводной сетью, в то время как fronthaul описывает сетевую архитектуру, которая соединяет удаленные сотовые узлы с BBU.
Что такое Fronthaul Gateway?

Intel предлагает решения для следующих вариантов использования: • шлюз Fronthaul (FHGW). Сеть fronthaul относится к соединению между централизованными BBU и географически разделенными RRHs. Здесь ускоритель обеспечивает интерфейс fronthaul и может разгружать сложные соединения ввода/вывода с радиоблоками.
Что такое интерфейс Fronthaul в 5G?

Fronthaul определяется как оптоволоконное соединение в инфраструктуре RAN между блоком базовой полосы частот (BBU) и удаленной радиоголовкой (RRH). .. Это поставило eCPRI fronthaul в число наиболее важных технологий 5G в опросах операторов.
Что такое BBU в 5G?

Блок основной полосы частот (BBU)-это блок, который обрабатывает низкополосную полосу частот в телекоммуникационных системах. .. Типичная беспроводная телекоммуникационная станция состоит из блока обработки основной полосы частот и блока обработки RF (удаленного радиоблока-RRU). Блок основной полосы частот размещается в аппаратной комнате и соединяется с RRU по оптическому волокну.

5G Fronthaul Обзор

Fronthaul определяется как оптоволоконное соединение в инфраструктуре RAN между Baseband Unit (BBU) и Remote Radio Unit (RRU). Fronthaul возник из сетей LTE, когда операторы впервые переместили свои радиостанции ближе к антеннам. Это новое соединение было установлено в дополнение к транзитному соединению между BBU и ядром центральной сети.

С быстрым развитием систем беспроводной связи 3G, 4G и FTTx потребление оптоволоконных ресурсов в сети доступа становится все более серьезным. Интенсивная сеть 5G и глубокое покрытие должны потреблять больше ресурсов волокна доступа. Отсутствие доступа к волоконным ресурсам привлекает все больше внимания со стороны крупных операторов в стране и за рубежом. Чтобы сэкономить ресурсы оптического волокна 5G, Sintai Communication нацелена на передачу 4G C-RAN и 5G fronthaul, обеспечивая лучшее решение для подшипников fronthaul и полный спектр оптических устройств прямого доступа.

В беспроводной передней передаче BBU и RRU используют режим пассивного носителя с разделением по длине волны. Основанный на технологии ВДМ, волокно костяка может осуществить удаленность множественных базовых станций только одним ядром, которое может значительно сохранить ресурсы волокна. Это применимо к областям, где ресурсы волокна ограниченны или BBU развернуты централизованно.

Sintai также предложил полуактивное решение WDM для передачи 5G fronthaul. Он похож на пассивный WDM, мониторинг сетевого управления и функции защиты оптического слоя добавлены на основе поддержания сквозной низкой пассивной стоимости WDM. Боковое оборудование DU активно с защитой оптического слоя и автоматическим переключением. Сбой питания оборудования влияет только на управление сетью, но не влияет на обслуживание. Нет питания для удаленной системы с возможностью наружного развертывания. Пассивный мультиплексор/демультиплексор может быть развернут вместе с AAU для обработки обслуживания одной станции или может быть развернут на оптическом перекрестке для конвергенции обслуживания нескольких станций.

1. Фронт 5G

5G Fronthaul определяется как оптоволоконное соединение в инфраструктуре C-RAN между блоком распределения (DU) и блоком активной антенны (AAU).

2. Полуактивная система WDM 5G Fronthaul

Развертывание активного оборудования в блоке распределения (DU) и пассивного оборудования в блоке активной антенны (AAU).

3. 5G Fronthaul пассивная система WDM

Развертывание пассивного оборудования в блоке распределения (DU) и блоке активной антенны (AAU).

Преимущества системы 5G Fronthaul WDM

Поддержка стандартов CPRI и eCPRI, а также гибридных сетей 4G/5G.
Высокая полоса пропускания с одноканальными скоростями 25G, которые могут плавно развиваться до одноволнового 50G в будущем.
Высокая плотность с 20 парами длин волн на одном волокне ствола.
Полоса пропускания обеспечивается эксклюзивной одной длиной волны для обеспечения высокой эффективности передачи. Обильные ресурсы полосы пропускания.
Бесцветная технология ONU обеспечивает гибкое распределение длины волны и маршрутизацию длины волны.
В будущем, бесцветный малый форм-фактор Pluggable (SFP) ONU можно сразу ввести в блок активной антенны (AAU) для увеличения плотности интеграции оборудования.
Решетка Arrayed Waveguide Grating (AWG) вызывает потерю мощности около 5,5 дБм, что ниже, чем у оптического разветвителя.
