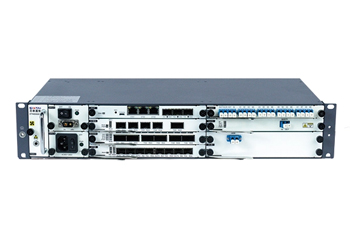

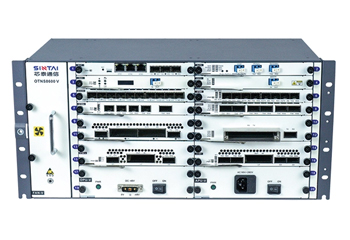

Платформа ДВДМ/КВДМ

Что такое WDM в сети

Мультиплексирование оптических сигналов разных длин волн в одно и то же оптическое волокно для передачи, мы называем метод или технологию мультиплексирования с разделением по длине волны (WDM).

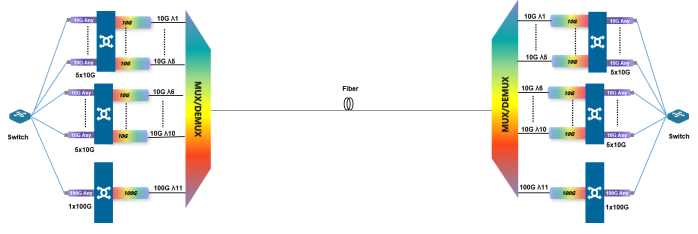

Мультиплексирование с разделением по длине волны (WDM)-это технология, которая объединяет два или более оптических несущих сигнала разных длин волн на передающем конце через мультиплексор, а именно тип оборудования wdm, и соединяет их с одним и тем же оптическим волокном для передачи; на приемном конце, Оптические несущие различных длин волн разделяются демультиплексором, а затем дополнительно обрабатываются оптическим приемником для восстановления исходного сигнала. Эта технология одновременной передачи двух или более оптических сигналов разных длин волн в одном оптическом волокне называется мультиплексированием с разделением по длине волны.

Классификация системы мультиплексирования с разделением по длине волны (WDM)

Система открытия: Как правило, системы WDM имеют (оптический транспондерный блок) OTU для преобразования оптических сигналов нестандартных длин волн клиентского оборудования в оптические сигналы со стандартными длинами волн, которые соответствуют рекомендациям ITU-T G.694.1 или ITU-T G.694.2.

Интегрированная система: Другая система WDM не требует OTU. Оптически порт оборудования клиент-стороны (как переключатель) можно оборудовать с модулем стандартного разделения длины волны оптически, и световой сигнал оборудования клиент-стороны сразу соединен с блоком (MDU) мультиплексировать и демультиплексировать системы WDM.

Что такое CWDM и DWDM в сети

Грубый мультиплексор (CWDM) разделения длины волны недорогая технология передачи WDM для уровня доступа сети города с пригородами. Плотное мультиплексирование (DWDM) разделения длины волны совместить группу в составе оптически длины волны и использовать одиночное оптическое волокно для передачи.

Разница между CWDM и DWDM

Лазерная технология DWDM дороже, чем CWDM, поскольку она требует более стабильных источников длины волны. Растет стоимость передатчика DWDM в основном из-за высокой стоимости лазерных диодов и операции охлаждения с обратной связью для поддержания стабильности длины волны. И это причина, по которой цены на устройства WDM различаются.

Различия между DWDM и OTN

1. Плотные мультиплексоры с разделением по длине волны (DWDM) :

DWDM, который означает мультиплексирование с плотным разделением длин волн, представляет собой метод отправки нескольких нитей данных по одному сетевому каналу. В передатчике оптический мультиплексор объединяет два или более оптических сигнала с разными длинами волн.

На приемнике оптические демультиплексоры используются для разделения сигнала, что неизбежно вызывает потерю сигнала, но она может быть смягчена оптическими усилителями.

Таким образом, соединения DWDM могут использоваться для передачи данных на большие расстояния, поскольку это может увеличить пропускную способность существующих волоконно-оптических сетей.

2.Оптическая транспортная сеть (ОТН):

OTN означает оптическую транспортную сеть и обеспечивает сетевую структуру, которая добавляет возможности SONET/ SDH к устройствам WDM, таким как мониторинг производительности, обнаружение неисправностей, каналы связи и структура мультиплексирования.

Он работает на уровне 1 и объединяет различные задачи в туннель технологии WDM, увеличивая дальность передачи и емкость оптического волокна.

Это означает, что архитектура кадра OTN сочетает в себе гибкость технологии SDH/SONET с масштабируемостью полосы пропускания DWDM для обеспечения доставки, мультиплексирования, маршрутизации, управления, регулирования и живучести оптических каналов, несущих сигналы клиента.

Оптические транспортные сети предназначены для обеспечения прозрачной основы для эффективной передачи различных типов трафика, что может уменьшить ACPEX/OPEX в сети при одновременном решении проблем резких изменений в типах трафика.

Короче говоря, очарование OTN можно перевести в два слова: прозрачность и управляемость.

3. Различия между DWDM и OTN

DWDM-это система точка-точка, в то время как OTN состоит из оптического перекрестного разъема (OXC) и оптического мультиплексора с разделением и вставкой (OADM) с такими функциями, как возможность оптического кроссовера и преобразование длины волны. Разработанный на основе технологии DWDM, OTN нацелен на оптимизацию существующих ресурсов транспортной сети. В дополнение к обеспечению передачи DWDM большой емкости, OTN также позволяет переключать различные каналы DWDM в соответствии с потребностями трафика.

Кроме того, поскольку было доказано использование оптоволоконного кабеля и извлечение потока данных, поэтому люди уделяют больше внимания данным о безопасности канала DWDM, напротив, канал otns и эффективный канал будут поступать в выделенную схему с высокой степенью конфиденциальности и безопасности, Может помешать некоторым частям сети хакерам перехватить данные или получить доступ к другим областям.

Можно видеть, что сети OTN превосходят сети DWDM с точки зрения улучшенных возможностей OAM, безопасности и длины волны, стандартных иерархий мультиплексирования и сквозной оптической передачи.Ncy для движения клиентов.

Заключение

DWDM и OTN являются темами, обсуждаемыми в настоящем документе, и представляют интерес для тех, кто хочет лучше использовать их и заслуживает дальнейшего изучения. Хотя между OTN и DWDM действительно существуют различия, эти две технологии незаменимы и стали ключевыми моментами в телекоммуникационной инфраструктуре региональных сетей, позволяя пропускной способности превышать существующие сети.
